Установка реле времени: как организовать управление освещением удобно и безопасно
Реле времени — один из самых практичных инструментов для автоматизации освещения. Оно экономит электроэнергию, повышает комфорт и упрощает эксплуатацию зданий разного назначения. В этой статье подробно рассмотрены типы таймеров, правила выбора, подготовка к монтажу и пошаговая инструкция по подключению с учётом требований безопасности.

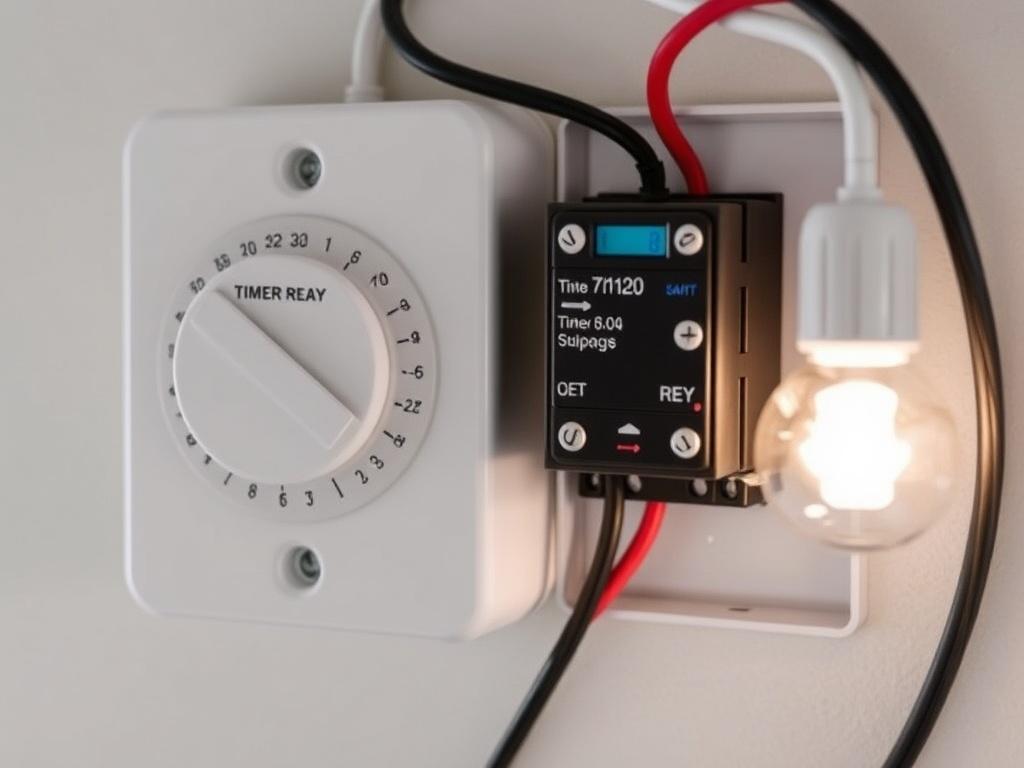

Почему стоит поставить реле времени для управления освещением
Реле времени позволяет включать и выключать свет по расписанию, без постоянного вмешательства человека. Для подъездов, фасадов, подъездных зон и коммерческих помещений это быстрый путь к снижению затрат и к более точному контролю работы систем.
Кроме экономии, реле времени повышает безопасность: свет включается автоматически в тёмное время суток, что снижает риск случайного травматизма и повышает уровень комфорта для жильцов и посетителей. При правильной настройке оно также продлевает срок службы светильников, исключая длительную работу в пустых помещениях.

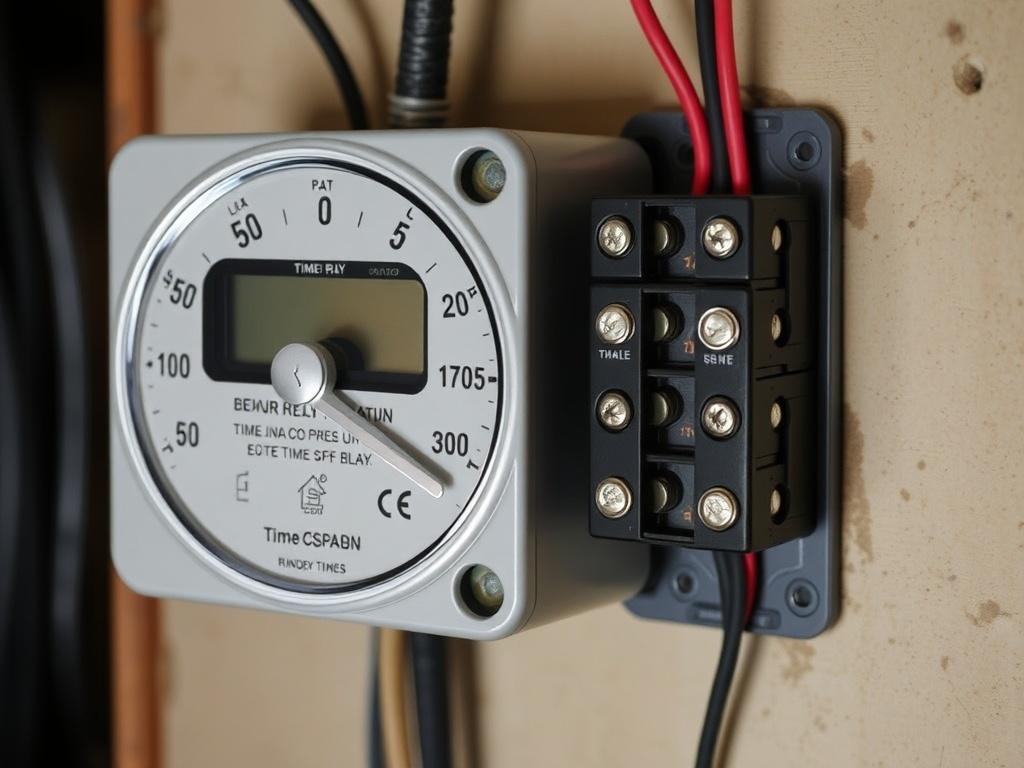

Какие бывают таймеры и реле времени
Выбор устройства зависит от задачи: нужно ли простое суточное включение или гибкое недельное расписание, требуется ли интеграция с датчиками освещённости или удалённое управление. Устройства отличаются по типу управления, набору функций и форме исполнения.
Ниже перечислены основные категории, с ключевыми достоинствами и ограничениями, чтобы легче было сопоставить потребности и варианты.
Механические таймеры
Простые и недорогие устройства, пригодные для базовых задач. Они обычно имеют колесико или переключатели для установки интервалов включения и выключения на сутки.
Подходят для наружного освещения простых объектов, но уступают в точности и гибкости цифровым моделям.
Цифровые недельные и суточные таймеры
Цифровые таймеры позволяют задавать расписание на каждый день недели, имеют память и точное время с шагом в минуты. Многие модели оснащены резервным питанием и интерфейсом для программирования.
Они оптимальны для офисов, торговых помещений и сложных жилых систем, где важна гибкость расписаний и возможность тонкой настройки.
Астрономические таймеры и модули с датчиком освещённости
Астрономические таймеры рассчитывают включение по времени восхода и захода солнца, учитывая географические координаты и смещение по сезону. Такие решения удобны для фасадного освещения и уличных фонарей.
Комбинация таймера с фотореле обеспечивает работу по уровню естественного освещения, что повышает экономию и комфорт.
Реле времени для DIN-рейки и промышленные модули
Модули на DIN-рейку устанавливаются в распределительный щит и удобны для централизации управления. Они рассчитаны на эксплуатацию в щитах квартир, домов и предприятий.
При выборе обращают внимание на номинальный ток контактов, возможность подключения внешних контакторов и наличие интерфейсов для интеграции в автоматизацию здания.
Сравнительная таблица типов таймеров
Ниже представлена краткая таблица, помогающая быстро сориентироваться при выборе.
| Тип | Преимущества | Ограничения |
|---|---|---|
| Механический | Низкая цена, простота | Малая точность, ограниченные функции |
| Цифровой недельный | Гибкое расписание, точность | Более высокая цена, требуется программирование |
| Астрономический | Автоматически подстраивается под сезон | Необходимы корректные геоданные |
| DIN-модуль | Централизация, интеграция | Требует монтаж в щиток |
Критерии выбора реле времени
При подборе устройства учитывают тип нагрузки, требуемую точность, условия эксплуатации и возможности интеграции. Неправильный выбор может привести к быстрому выходу из строя или к невозможности выполнения поставленной задачи.
Обратите внимание на номинальный ток контактов, тип коммутации (NO/NC), наличие гальванической развязки, диапазон рабочих напряжений и класс защиты IP, если устройство устанавливается вне щитка.
- Мощность и ток нагрузки — подберите реле с запасом по току или используйте контактор для больших нагрузок.
- Количество каналов и зоны — для групп освещения удобнее иметь отдельные каналы.
- Функции: недельное расписание, защита от случайного переключения, резерв батареи.
- Интерфейсы: возможность управления через радиоканал, Wi‑Fi или KNX при необходимости интеграции.

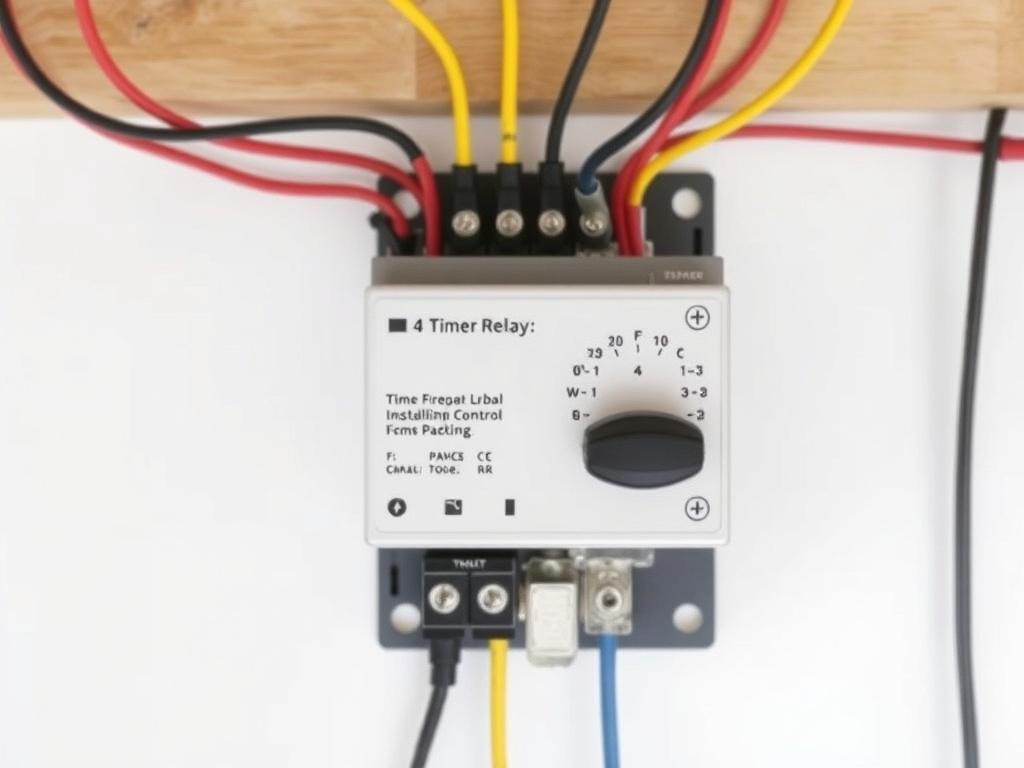

Подготовка к монтажу: инструменты и проверка схемы
Перед началом работ составляют схему подключения и проверяют соответствие параметров таймера электрической сети. Это позволит заранее оценить необходимость дополнительных элементов: контакторов, УЗО, автоматов.
Нужный набор инструментов включает индикатор напряжения, отвертки, съёмники изоляции, плоскогубцы, мультиметр и элементы крепления. Рекомендуется иметь под рукой схему щита и маркировку проводов.
Пошаговая инструкция по установке реле времени
Ниже приведён стандартный алгоритм монтажа реле времени в распределительном щите. Он подходит для большинства бытовых и коммерческих задач, но в каждом случае схема может требовать адаптации под конкретную нагрузку.
- Отключение питания и проверка отсутствия напряжения на шинах щитка. Это основной и обязательный шаг для безопасности.
- Выбор места установки: DIN-рейка при использовании модульных таймеров или панельное пространство для настенных/встраиваемых моделей.
- Подключение питания к клеммам питания таймера согласно инструкции производителя — фаза и ноль. Следите за полярностью и маркировкой.
- Подключение управляемой нагрузки через контакты устройства. Если ток выше допустимого, используйте промежуточный контактор между таймером и нагрузкой.
- Установка защитных автоматов и УЗО в цепи питания нагрузки перед таймером для селективной защиты.
- Проверка правильности подключения с помощью мультиметра и последовательное включение питания для тестирования базового режима.
Пример подключения недельного реле через контактор
Если нагрузка освещения превышает 16 А, реле обычно не рассчитано на прямую коммутацию. В этом случае таймер управляет катушкой контактора, а контактор уже замыкает цепь питания светильников.
Схема такая: фаза сети — через автомат к входу контактора, выход контактора — на группу светильников. Параллельно, управляющий выход таймера подключён к катушке контактора с учётом необходимости нулевого провода и защиты катушки.
Программирование и наладка реле времени
После физического монтажа следует задать расписание и проверить работу по всем сценариям. Цифровые таймеры требуют установки текущего времени и заполнения временных интервалов для каждого дня недели.
При программировании особенно важно протестировать переходные периоды — рассвет, сумерки и смену режима на праздники. Для фасадного освещения стоит настроить плавные переходы или использовать дополнительные датчики освещённости.
Типичные ошибки при установке и как их избежать
Чаще всего проблемы возникают из-за неправильного учёта тока нагрузки, некорректного заземления или отсутствия защитных устройств. Эти ошибки ведут к быстрому выходу из строя и риску пожара.
Чтобы минимизировать риски, следите за следующими моментами:
- Не подключайте нагрузку напрямую к таймеру, если её ток превышает номинал устройства.
- Убедитесь, что нулевой провод подключён корректно и не проходит через неподходящие контакты.
- Используйте автоматику и УЗО согласно нормам ПУЭ и рекомендациям производителя.
Обслуживание и диагностика
Регулярная проверка и обслуживание продлевают срок службы системы. Рекомендуется проводить инспекцию раз в год: проверить контакты, целостность изоляции и корректность работы расписаний.
При появлении сбоев лучше всего сначала проверить простые вещи: питание таймера, индикаторы состояния и корректность настроек. Если проблема не устраняется, вызывают мастера для замены узлов или проверки щита.
Нормативы и требования безопасности
Работы по монтажу реле времени следует выполнять в соответствии с Правилами устройства электроустановок и требованиями по технике безопасности. Неправильная организация заземления или отсутствие защитных устройств недопустимы.
При коммерческом монтаже или работах с распределительными щитами лучше привлекать квалифицированных электриков, имеющих допуск к таким видам работ. Это снижает риски и обеспечивает соответствие системы действующим требованиям.
Практические советы и рекомендации
Для уменьшения энергопотребления комбинируйте реле времени с датчиками присутствия в помещениях с нерегулярной загрузкой. Там, где свет включён часто и ненадолго, датчики дают большую экономию.
В многозональных системах целесообразно разделять освещение по группам — коридоры, лестницы, фасады. Это позволяет тонко настраивать расписания под реальные потребности и исключить лишнюю работу света.
В практике специалистов, обслуживающих жилые комплексы, часто используют модульные недельные таймеры в щитках и астрономические реле для уличного фасадного освещения. Такой подход сочетает удобство управления и надёжность эксплуатации.
