План размещения слаботочных розеток в квартире: удобство, поток сигнала и запас на будущее
Слаботочные розетки — это не мелочь, а основа современной квартиры. От правильного плана зависит качество интернета, стабильность телевидения, работа охранной сигнализации и удобство работы из дома. Ошибки на стадии ремонта дорого стоят, поэтому грамотное проектирование слаботочных точек экономит время и деньги в перспективе.
Зачем думать о слаботочных точках до ремонта
Если розетки и кабели прокладываются позже, это почти всегда значит штробы, штучный ремонт и дополнительные расходы. Планирование заранее позволяет встроить кабель-каналы, оставить технические ниши и предусмотреть центральный телекоммуникационный щит.
Кроме бюджета важно предусмотреть гибкость. Технологии развиваются, и квартира должна быть готова принять новые устройства без глобальной переделки. Небольшой запас магистралей и дополнительная пара розеток избавят от ремонта через несколько лет.
Какие виды слаботочных розеток существуют
Выбор зависит от функций: интернет, ТВ, телефон, сигнализация, домофон, аудио и умный дом. Для каждой задачи подходят разные розетки и кабели, и неверный выбор снижает скорость или надёжность работы системы.
Ethernet (RJ45)
Рекомендуется прокладывать минимум Cat6, лучше Cat6a для будущего. Ethernet поддерживает PoE, что упрощает питание камер и точек доступа без отдельного силового кабеля.
Розетки для интернета ставят у рабочих мест, телевизора, на кухне и в прихожей для роутера. В офисной части квартиры число точек увеличивают с учётом возможного размещения принтера и NAS-сервера.
Коаксиальная (TV)
Кабель RG6/75 Ом подходит для цифрового и спутникового телевидения. Для спутника требуется отдельная розетка с учётом разводки.
Телевизионные точки располагают за телевизором и на возможных местах установки приставок. Часто делают одну скрытую точку внизу для медиаплеера и одну — в зоне антенного ввода.
Телефон и домашняя автоматика
Телефонные розетки сейчас используются редко, но стоит предусмотреть хотя бы одну для проводных устройств или как резерв. Для сигнализации и датчиков удобнее прокладывать отдельные, низковольтные линии.
Умный дом требует выделенных шлейфов для отдельных зон — освещения, жалюзи, термостатов. Для крупных систем имеет смысл проложить шину KNX или другие коммуникационные решения.
USB и комбинированные решения
Современные розетки с интегрированными USB-портами удобны на кухне и около кровати. Они экономят адаптеры и обеспечивают быструю подзарядку.
При проектировании стоит предусмотреть комбинированные блоки: RJ45 + питание или TV + USB, чтобы не увеличивать количество видимых элементов в интерьере.
Общие принципы размещения слаботочных розеток
Главные принципы — доступность, аккуратность трасс и минимизация помех. Лучше следовать звездной топологии: холодные провода идут в единый коммуникационный шкаф, где выполняется распределение и коммутация.
Разумеется, все кабели маркируют и оставляют запас длины. Рекомендуется прокладывать дополнительные пустые гофры для будущей прокладки новых линий без штробления стен.
Высота и расстояния
Высота установки зависит от назначения. Рабочие места — 30–45 см от пола, телевизионная розетка — 40–60 см выше уровня пола при настенном креплении, розетки для кровати — около 500–700 мм от пола или в приямке кровати.
Силовые и слаботочные кабели не стоит прокладывать в одной гофре. При параллельной прокладке выдерживают расстояние не менее 50 мм или используют экранированные кабели. Пересечение выполняют под прямым углом.

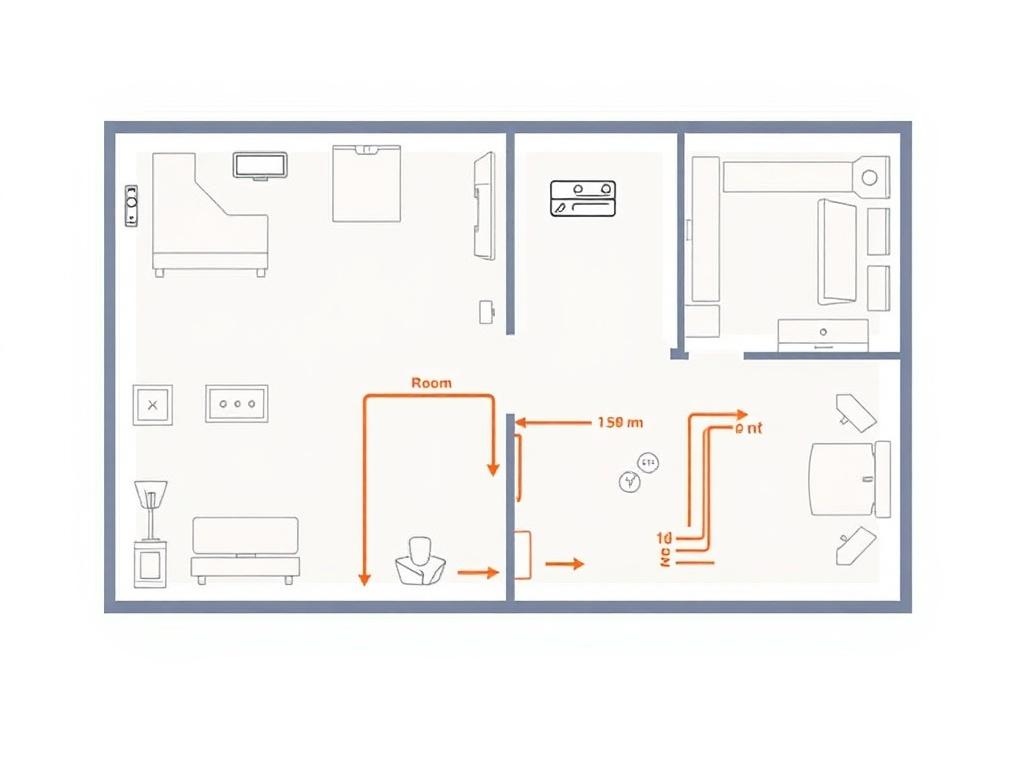

Расположение по комнатам: практические рекомендации
Планировка отличается по функционалу каждой комнаты. Ниже — таблица типовых рекомендаций по числу и высоте слаботочных розеток в стандартной квартире.
| Комната | Типы розеток | Рекомендованное количество | Высота установки |
|---|---|---|---|
| Гостиная | TV, 2–3 RJ45, аудио | TV 1–2, RJ45 2–3, точки для динамиков 2–4 | TV: 100–140 см (или под крепление), RJ45: 30–50 см |
| Кухня | RJ45, USB, TV (если нужно) | RJ45 1–2, USB 1–2 | RJ45: 30–45 см, USB: на рабочей поверхности |
| Спальня | RJ45, USB у кровати, TV | RJ45 1–2, USB у кровати 1–2, TV 0–1 | USB: 50–70 см, RJ45: 30–50 см |
| Кабинет | Несколько RJ45, телефон (при необходимости) | RJ45 3–4 | RJ45: 30–45 см |
| Прихожая | Роутер/точка доступа, домофон, сигнализация | 1 коммуникационная точка, 1–2 для датчиков | Роутер: 30–50 см; датчики: по проекту |
Таблица дает общий ориентир. В реальном проекте количество точек зависит от привычек семьи, числа устройств и планируемых сценариев умного дома.
Например, в гостиной при монтаже для телевизора удобно предусмотреть две точки: одна — за экраном для антенны/кабеля, другая — в нише для медиаплеера. Это оставляет свободный доступ к оборудованию и скрывает провода.

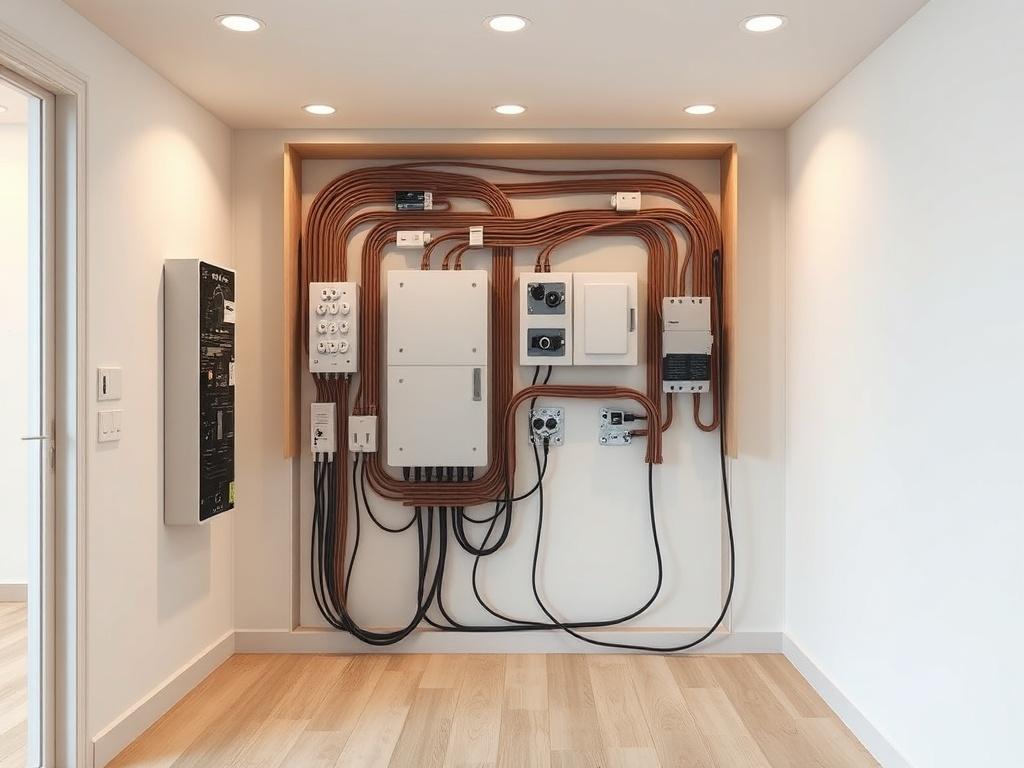

Центральный коммуникационный шкаф и структурированная кабельная система
Коммуникационный шкаф — сердце слаботочной системы. В нём монтируют коммутатор, роутер, патч-панель, усилители и оптический терминал при наличии волокна.
Расположение шкафа выбирают близко к входу коммуникаций и силовым группам. В идеале он находится в прихожей или специально отведённой нише, где достаточно вентиляции и доступа для обслуживания.
Монтажные нюансы и эксплуатация
Прокладывая кабели, выбирают огнестойкие гофры и маркированные коробки. Все соединения лучше делать в распределительных коробках или в шкафу, а не в труднодоступных местах.
Не стоит экономить на кабелях: оптика или кат6а дороже, но дают запас скорости. Для телевизионных систем используется RG6 с низкими потерями. Для наружной сегментации и мест с электропомехами разумно применять экранированные версии.
Помехи и питание PoE
При установке камер или Wi‑Fi-точек питания PoE достаточно, но важно учитывать мощность коммутатора и потери на длинных линиях. Для мощных устройств может потребоваться отдельный источник питания.
Для минимизации помех разводку силовых кабелей и слаботоки разводят по разным трассам. Экранирование и правильная заземляющая шина помогают в проблемных местах.
Контроль качества и приём работ
После монтажа проводится тестирование целостности линий и скорости Ethernet, измерение уровней сигнала на TV и проверка датчиков. Все результаты фиксируют в акте приёма-передачи.
Важно иметь схему разводки с маркировкой кабелей и таблицу соответствия розеток на стенах и патч-панели. Это экономит время при сопровождении системы и при модернизации.
Чек-лист при планировании
- Определите число активных устройств в каждой комнате и оставьте запас 20–30%.
- Выберите кабели с запасом по скорости (Cat6/Cat6a, RG6, оптика при возможности).
- Запланируйте коммуникационный шкаф и штробы для гофр.
- Прокладывайте дополнительные пустые гофры для будущих линий.
- Обозначьте и задокументируйте каждую линию на этапе монтажа.
Планирование слаботочных розеток — это баланс технических требований и удобства. Чем точнее продуман проект, тем меньше вопросов возникнет при эксплуатации. Простой и прозрачный план экономит время и держит интерьер аккуратным.
