Монтаж слаботочного щитка в квартире: от проекта до первого включения
Слаботочный щиток — это не просто коробка с проводами. Это центр управления сетью связи, видеонаблюдением, домофоном и питанием устройств с низким напряжением. Грамотный монтаж обеспечивает стабильную работу оборудования, удобство обслуживания и безопасность жильцов. В статье подробно рассмотрены этапы проектирования, выбор оборудования, требования к монтажу и практические советы, которые помогут выполнить работу качественно и в срок.

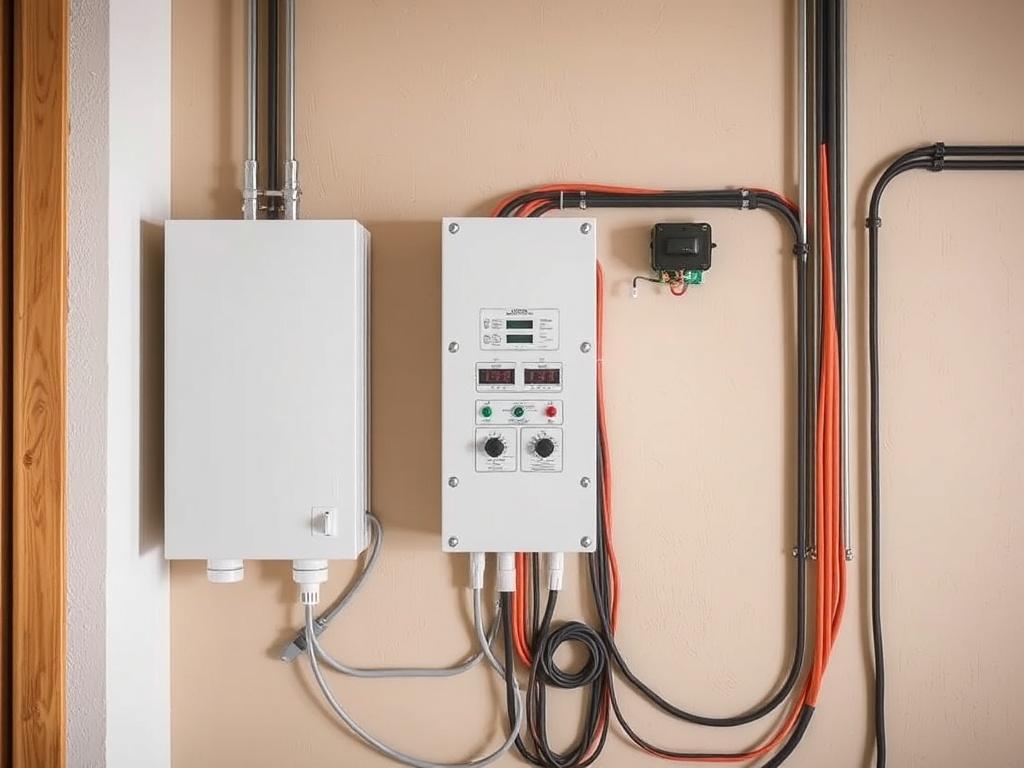

Что такое слаботочный щиток и где он нужен
Слаботочный щиток собирают в местах, где требуется централизованная разводка сетевых, телефонных, ТВ и охранных линий. Он служит точкой концентрации сигналов и питания, упрощает доступ к оборудованию и обеспечивает аккуратность кабельных трасс.
Типичные задачи щитка — распределение интернет-сигнала по квартире, организация видеонаблюдения, интеграция домофона и обеспечение резервного питания для критичных устройств. В многофункциональном щитке удобно разместить PoE-коммутаторы, контроллеры, источники бесперебойного питания и средства защиты от перенапряжения.
Проектирование и планировка щитка
Проектирование начинается с анализа потребностей: какие сервисы должны работать, сколько камер, точек доступа, розеток и датчиков потребуется. Состав определяется заранее, чтобы подобрать место и размер щитка, а также обеспечить запас для будущих расширений.
На этапе планировки важно согласовать с электриком распределение силовых и слаботочных кабелей. Требуется предусмотреть отдельные каналы для Ethernet и силовой электропроводки, а также места для коммутационных панелей и модулей управления.
Определение состава оборудования
Список оборудования зависит от задач: базовый набор включает коммутационные панели (patch-panel), PoE-коммутатор, маршрутизатор, распределитель питания и UPS. Для систем безопасности добавляются видеорегистраторы и контроллеры охраны.
При выборе важно учитывать тепловыделение и требования к вентиляции, а также размеры модулей по DIN-рейке. Не стоит экономить на питании и защите: качественный UPS и устройства защиты от перенапряжения продлят срок службы всей системы.
Выбор места и монтажной ниши
Оптимальный вариант — ниша в коридоре рядом с входной дверью или шкаф-кухня, где доступ удобен и кабельные трассы короткие. Нельзя размещать щиток в местах с повышенной влажностью, рядом с газовыми трубами или отопительными приборами.
При выборе учитывается глубина ниши, наличие свободного пространства для прокладки кабелей и возможности установки вентиляции. Часто используют готовые металлические или пластиковые шкафы стандартных размеров, что упрощает монтаж и обслуживание.
Комплектация: что обычно устанавливают в слаботочном щитке
Ниже приведена типичная комплектация с кратким описанием функций каждого элемента. Этот набор подходит для квартиры средней площади с подключением интернета, IP‑видеонаблюдением и домофоном.
| Элемент | Назначение |
|---|---|
| Patch-panel (8/16 портов) | Упорядочивание и распределение Ethernet линий |
| PoE-коммутатор | Питание и коммутация IP-камер, точек доступа |
| Маршрутизатор | Управление интернет-трафиком и безопасностью сети |
| UPS (источник бесперебойного питания) | Кратковременное резервное питание критичных устройств |
| Блоки коммутации/клеммники | Соединение проводов питания и сигнальных линий |
| Устройство защиты от перенапряжения | Защита оборудования при всплесках напряжения |
Правила прокладки кабелей и разводки
Кабели в щитке группируются по типу: силовые и слаботочные размещаются отдельно. Это снижает наводки и сохраняет качество сигнала. Для Ethernet рекомендуется избегать параллельной прокладки с силовыми линиями на длине более 0,5 метра.
Для удобства обслуживания провода маркируют у обоих концов. Используют цветовую кодировку и нумерацию портов на патч-панели, что ускоряет диагностику неисправностей и минимизирует риск ошибок при подключении.
- Прокладывать кабели в коробах или гофре для защиты и аккуратности.
- Оставлять запас по длине — минимум 20–30 см для перестановок и сервиса.
- Не перегибать кабели — радиус изгиба не должен быть меньше указанного производителем.
Пошаговый порядок монтажа слаботочного щитка
Монтаж состоит из последовательных действий: подготовка ниши, установка шкафа, крепление DIN-рейки и панелей, прокладка кабелей, коммутация модулей и тестирование. Каждый шаг требует аккуратности и проверки совместимости компонентов.
Ниже приведен упрощённый план работ, удобный для подрядчиков и хозяев квартиры при контроле процесса.
- Согласование схемы и подбор оборудования с учетом мощности и тепловыделения.
- Подготовка ниши: выравнивание, установка задней панели и креплений.
- Монтаж шкафа и DIN-рейки, установка патч-панели и коммутационных блоков.
- Прокладка и маркировка кабелей, закрепление в кабельных каналах.
- Подключение коммутатора, маршрутизатора, UPS и объединение на патч-панели.
- Проверка целостности проводников, тестирование соединений и напряжений.
- Сбор документации: схема, маркировка, сетевые адреса и пароли.
Требования по электробезопасности и пожарной безопасности
Слаботочные системы подчиняются правилам, касающимся изоляции, заземления и дистанций до силовых проводок. Все соединения должны быть надежно зафиксированы, контакты — изолированы, а использование несертифицированных компонентов недопустимо.
При установке UPS и других устройств с батареями важно соблюдать инструкции производителя по вентиляции и размещению. Для предотвращения пожара рекомендуется использовать негорючие материалы в отделке ниши и обеспечивать доступ пожарных средств.
Тестирование, маркировка и сдача в эксплуатацию
После монтажа выполняют тестирование всех линий: проверка витой пары тестером, проверка PoE на каждом порту, тест скорости сети и работоспособности периферии. Документы с результатами сохраняются для сервиса и гарантийных случаев.
Маркировка — обязательный элемент. Каждому кабелю присваивается идентификатор, портам на патч-панели соответствует нумерация на схеме. Это экономит время при ремонте и позволяет быстро выявлять проблемные участки.

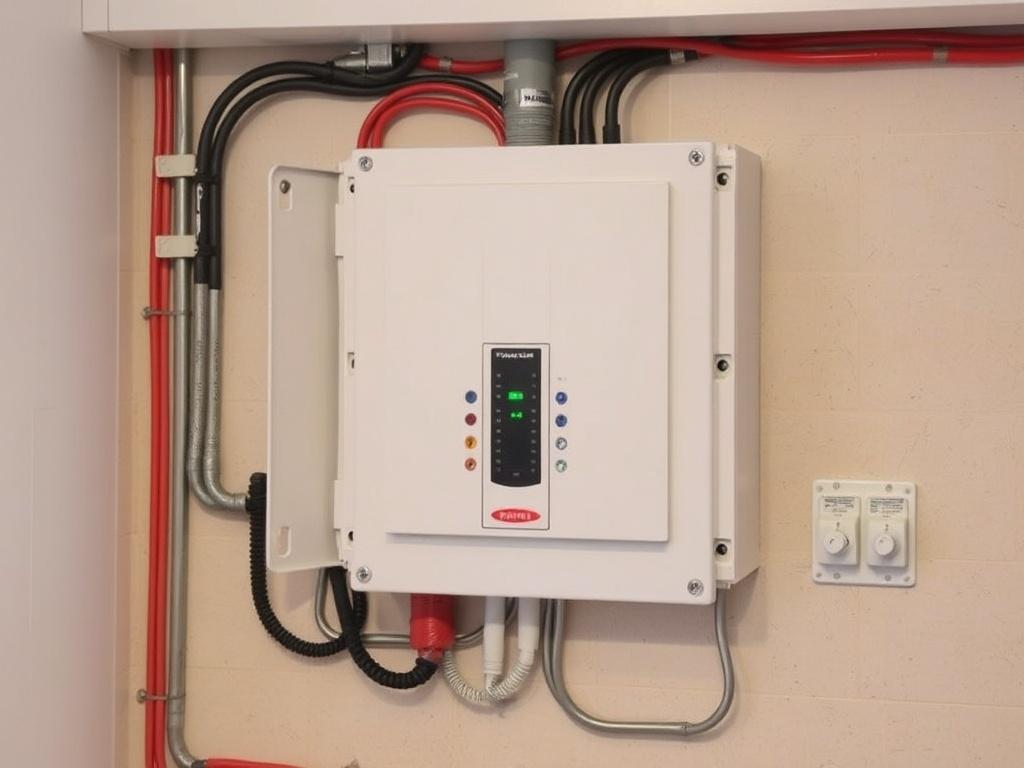

Обслуживание и модернизация щитка
Регулярная проверка соединений и вентиляторов продлевает срок службы оборудования. По мере расширения системы рекомендуется предусматривать резервные слоты на коммутаторах и свободное пространство в шкафу.
Модернизация часто начинается с добавления PoE-коммутатора или увеличения емкости UPS. Планируйте запас мощностей заранее, чтобы не приходилось полностью переделывать щиток из-за нехватки места или питания.
Практические нюансы и типичные ошибки
Частая ошибка — недостаточный запас кабелей и пространства. При первой модернизации хозяева сталкиваются с жесткими ограничениями. Другая распространенная проблема — отсутствие маркировки, что приводит к длительной диагностике при сбоях.
Также важно учитывать тепловыделение. Если в щитке планируется несколько активных PoE-устройств и UPS, необходимо предусмотреть вытяжную вентиляцию или активное охлаждение, иначе компоненты будут работать в перегреве и выходить из строя раньше времени.
Часто используемый чек-лист перед запуском
Небольшой чек-лист помогает убедиться, что ничего не упущено перед включением:
- Все кабели пронумерованы и зафиксированы.
- Коммутаторы, маршрутизатор и UPS установлены и подключены.
- Проверено наличие резервного питания и защиты от перенапряжения.
- Проведено тестирование сетевых портов и скорости.
- Составлена документация по схеме и паролям доступа.
Почему стоит обращаться к профессионалам
Слаботочный щиток — точка, где стыкуются несколько систем. Ошибка в проектировании или некачественный монтаж оборачиваются потерей данных, нестабильной работой видеонаблюдения и дополнительными затратами на переделку. Профессионалы обеспечивают соответствие нормам, аккуратную разводку и удобную структуру для будущих изменений.
При выборе подрядчика обращают внимание на портфолио, наличие сертификатов и отзывы. Хорошая компания предоставит проект, смету и гарантию на выполненные работы.
Где получить качественный монтаж
Для удобства можно заказать полный цикл услуг: проектирование, поставка оборудования, монтаж и последующее обслуживание. В таких проектах важна прозрачность сметы и четкое разделение этапов работ.
