Монтаж электропроводки для систем вентиляции и кондиционирования: что важно учесть

Система вентиляции и кондиционирования — это не просто блоки на крыше и воздуховоды в стенах. Это сложная электросеть с индивидуальными требованиями к питанию, управлению и безопасности. Неправильный монтаж электропроводки приводит к частым поломкам, пожароопасным ситуациям и лишним расходам на эксплуатацию.

Проектирование: от расчетов нагрузки до схемы питания

Проектирование начинается с точного расчета электрических нагрузок. Компрессор, вентилятор и электронагреватель имеют выраженные пусковые токи, которые нужно учитывать при выборе автоматов и кабелей.

В документации указывают номинальную потребляемую мощность, пусковой ток и тип управления. На этом основании составляют однофазные или трехфазные цепи, определяют необходимости отдельных вводов и защитных устройств.

Выбор кабелей и их сечение

Кабели подбирают исходя из постоянного тока потребления, длины линии и условий прокладки. Для коротких трехфазных линий мощностью до 5 кВт обычно используют медный провод сечением 2.5–4 мм², для большей мощности 6–16 мм² и выше.

Важно учитывать нагрев, способ прокладки, возможность механического воздействия и защиту от влаги. Для внешних блоков предпочтительны бронированные или в гофре провода с высокой степенью защиты оболочки.

Таблица типичных сечений кабелей

Ниже приведен ориентир по выбору кабелей при типичных условиях. Это упрощенная таблица для быстрой оценки, окончательный выбор должен делать инженер проекта.

Мощность (кВт)	Фаза	Рекомендуемое сечение, Cu (мм²)
до 3	1	2.5
3–7	3	4–6
7–15	3	6–10
15–30	3	10–16

Защита и коммутация

Для защиты оборудования используют автоматические выключатели и магнитные пускатели с характеристикой срабатывания, соответствующей пусковым токам двигателей. Для двигателей часто применяют автоматы с кривой D или тепловые реле в серии с контакторами.

В цепях управления ставят дополнительные контакты для защиты от повторного включения при авариях. Для защиты людей от поражения электричеством применяют УЗО с учетом типа нагрузки и особенностей моторов, чтобы избежать ложных срабатываний.

Прокладка и монтаж: практические нюансы

Прокладывать кабели следует с запасом длины на вибрацию и техническое обслуживание. Нельзя крепить провод к тонким элементам конструкции без антивибрационных элементов.

Особое внимание уделяют местам ввода кабеля в корпус наружного блока. Герметичность и защита от механических повреждений продлевают срок службы соединений.

Крепления, гильзы и виброзащита

Для фиксирования кабелей используются лотки, скобы и хомуты с шагом, соответствующим рекомендациям производителя. В местах вибрации применяют гибкие металлорукава или специальные виброизолирующие муфты.

Гильзы и кабельные вводы должны обеспечивать герметичность, особенно в помещениях с повышенной влажностью. Требуется корректный выбор уплотнительных сальников и кожи.

Монтаж питания для наружных блоков и фанкойлов

Для наружных блоков обязательна установка местного разъединителя с предохранителем или автоматом. Это упрощает обслуживание и обеспечивает безопасность персонала при ремонте.

Фанкойлы и канальные блоки запитываются через распределительные коробки с четким маркированием фаз и нулей. Контуры управления обычно питаются отдельной цепью 24 В или 230 В в зависимости от контроллеров.

Системы управления и связь

Современные VRF и мультизональные системы требуют не только питания, но и передачи данных между блоками. Для таких линий используют экранированные витые пары или специализированные шлейфы с указанной производителем распайкой.

При прокладке учитывают длину линии передачи и необходимость повторителей. Коммуникационные кабели следует держать отдельно от силовых, чтобы не возникали помехи и искажения сигналов.

Защита от перенапряжений и молний

Для наружных блоков и длинных питающих линий рекомендуется установка устройств защит от перенапряжения. Особенно это важно для зданий в районах с высоким риском грозовой активности.

SPD устанавливают на вводе питания и на распределительных щитках для локальной защиты чувствительной электроники систем управления.

Заземление и уравнивание потенциалов

Надежное заземление — ключевой элемент безопасности. Все металлические корпуса блоков, лотков и воздуховодов должны быть заземлены на единый контур заземления здания.

Уравнивание потенциалов предотвращает накопление статики и снижает риск пробоя при импульсных перенапряжениях. Заземляющие провода выбирают сечением, соответствующим требованиям ПУЭ и проектной документации.

Проверка и пусконаладка

После монтажа проводят измерения сопротивления изоляции, проверку правильности фазировки и функциональные испытания при полной нагрузке. Важен тест пусковых токов и корректировки настроек защит.

Документируют все результаты, вносят изменения в схему и составляют акты скрытых работ для дальнейшего обслуживания.

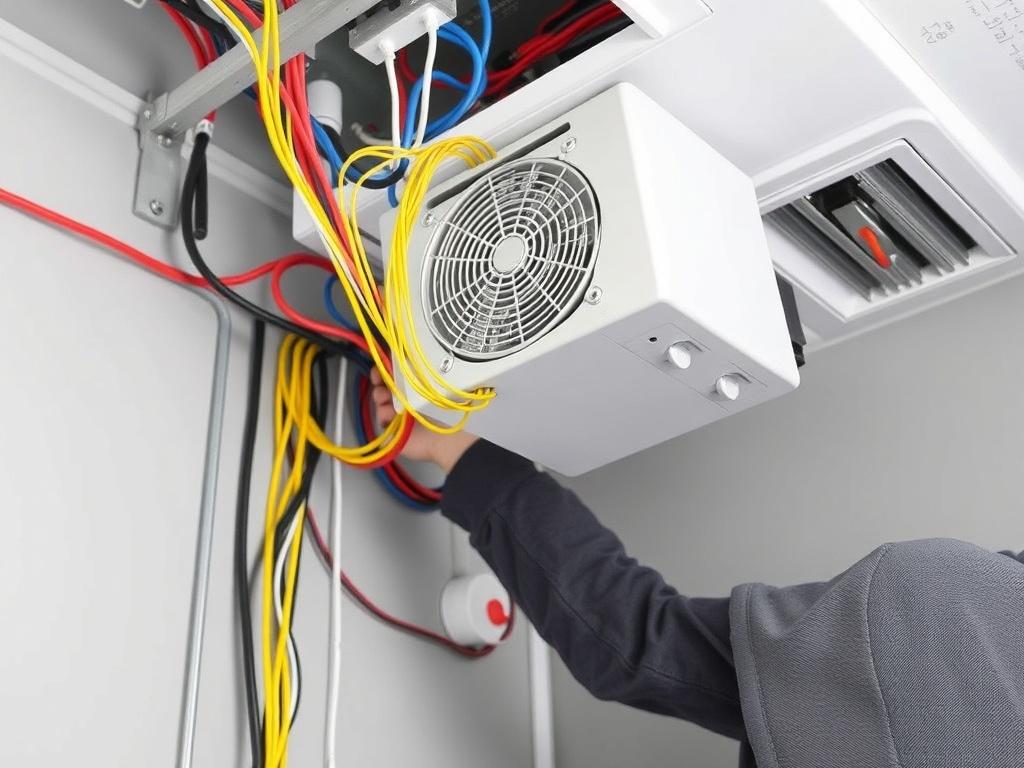

Пошаговый план работ

Четкий алгоритм уменьшает ошибки и экономит время на монтаже. План работ включает согласование проекта, подготовку трасс, монтаж щитков, прокладку кабелей, подключение оборудования, проверку и оформление документации.

• Сбор данных и выбор оборудования.
• Проектирование схемы и расчет сечений.
• Прокладка трасс и монтаж лотков.
• Установка щитов и коммутаций.
• Подключение блоков и наладка управления.
• Испытания и сдача в эксплуатацию.

Документы и соответствие нормативам

Монтаж должен соответствовать требованиям ПУЭ, нормам пожарной безопасности и инструкциям производителей климатического оборудования. Без правильно оформленных актов и схем ввод в эксплуатацию невозможен.

При выполнении работ необходимы исполнительные схемы, сертификаты на материалы и протоколы испытаний. Это упростит последующее обслуживание и повысит безопасность эксплуатации.

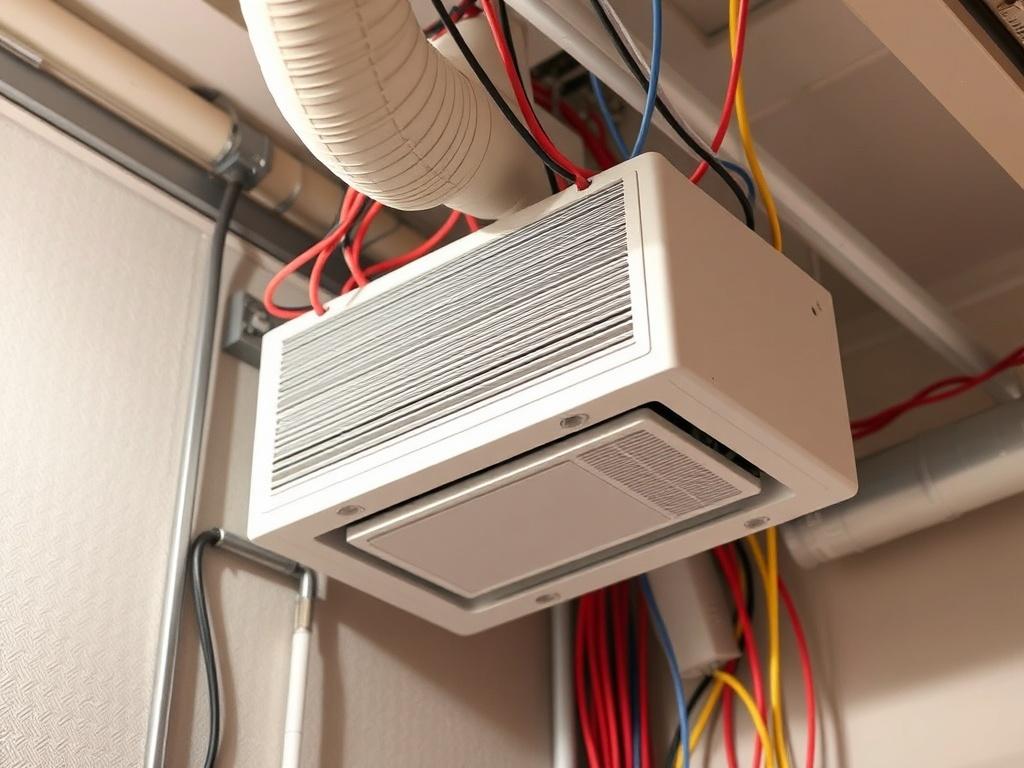

Эксплуатация и техническое обслуживание

После ввода в эксплуатацию стоит планировать регулярные проверки контактов, состояние кабельных вводов и сопротивление заземления. Профилактика выявляет износы на ранней стадии.

Особенности: осмотр выполняют до начала холодного сезона, проверяют теплообменники на утечки и корректность работы насосов конденсата.

Практические советы и частые ошибки

Часто встречается недооценка пусковых токов и выбор слишком слабых автоматов. Другой типичная ошибка — объединение питания нескольких воздухонагревателей на один автомат без учета суммарной нагрузки.

Решения: проектируйте с запасом, используйте отдельные линии для крупных потребителей, применяйте измерительные приборы при наладке. В реальных проектах это существенно увеличивает срок службы системы и снижает аварийность.
