Маркировка групп проводов при монтаже: как сделать обслуживание быстрым и безопасным
Корректная маркировка групп проводов — это не модный навык, а необходимое условие для удобного обслуживания, быстрого устранения неисправностей и безопасной эксплуатации систем. При проектировании и монтаже электрики внимание к маркировке экономит время техников, снижает риск ошибок и облегчает работу будущих владельцев и сервисных бригад.
Зачем уделять внимание маркировке уже на этапе монтажа
Маркировка упрощает поиск оборудования и проводов при техобслуживании, снижает время простоя и уменьшает вероятность ошибок при вмешательствах в электросеть. Это особенно критично в коммерческих объектах, многоквартирных домах и системах с резервированием.
Ошибочная или отсутствующая маркировка приводит к дополнительным затратам: время диагностики растёт, возрастает риск переподключений и коротких замыканий. Кроме того, правильно нанесённая маркировка облегчает соблюдение нормативов и передачу объекта заказчику с понятной документацией.
Основные подходы к маркировке: цвет, номер, QR и пиктограмма
Существует несколько взаимодополняющих способов маркировки: цветовые обозначения, цифровые и буквенные номера, штрих-коды или QR-коды, а также пиктограммы для специализированных линий. Каждый метод имеет свои преимущества и применяется в зависимости от задач объекта.
Цвета быстро дают визуальную подсказку при осмотре, номера обеспечивают точную идентификацию в схемах, а QR-коды позволяют сразу получить всю документацию в мобильном устройстве. На практике комбинируют два или три метода для надёжности.
Типичные элементы маркировки и их назначение
Ниже приведён перечень часто используемых элементов маркировки и краткое описание их роли при обслуживании.
- Цветовые термоусадочные трубки — для быстрой визуальной идентификации фаз, нейтрали и защитного проводника.
- Нумерованные бирки и ленты — для привязки проводов к схеме щита или оборудованию.
- QR-метки и штрих-коды — для доступа к паспорту кабеля, монтажной схеме и журналу работ.
- Пиктограммы — для указания назначения линии (освещение, розетки, щит, система безопасности).
Комбинация этих элементов обеспечивает и скорость, и четкость идентификации при любом виде ремонта или модернизации.
Таблица: сравнение методов маркировки
Короткая сводка по практическим характеристикам методов маркировки.
| Метод | Преимущества | Ограничения |
|---|---|---|
| Цветовые маркеры | Моментальная визуальная идентификация | Ограничено числом цветов, выцветание под UV |
| Нумерация/бирки | Простота, совместимость с документацией | Может теряться при механическом воздействии |
| QR-коды/штрих | Хранение полной документации, быстрое сканирование | Нужен гаджет для чтения, чувствительны к повреждениям |
| Пиктограммы | Понятны без чтения текста, универсальны | Требуют стандартизации символов |

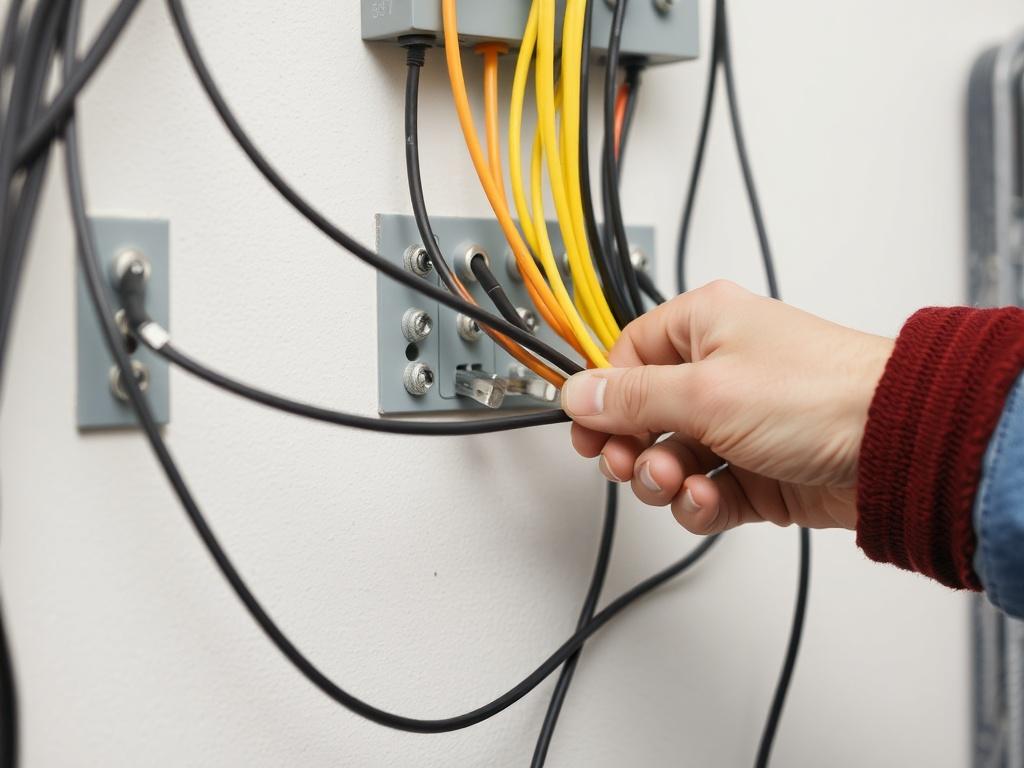

Практические рекомендации при маркировке групп проводов
Планирование должно начинаться ещё на стадии проектирования: каждая группа проводов получает уникальную метку, привязанную к монтажной схеме. Это минимизирует споры по расположению и упростит последующие изменения в проекте.
Маркируйте провода у концов и в местах ответвлений, а также у приборов и клемм в щитах. Нанесённая возле оборудования метка позволяет однозначно понять, к какому автомату или линии относится провод.
- Используйте стойкие к температуре и химии материалы: термоусадку с печатью или нейлоновые бирки.
- Фиксируйте маркировку плотно, избегайте свободно свисающих элементов, которые могут оторваться.
- Ведите актуальный реестр маркировок в электронной документации, дублируя его печатной схемой в щите.
Тщательная фиксация и ведение реестра экономят время при плановой проверке и аварийном восстановлении.
Маркировка для аварийной схемы и экстренных ситуаций
В аварийной ситуации главное — минимизировать ошибки и быстро восстановить питание критических линий. Для этого ключевые группы проводов (резервные, аварийное освещение, вентиляция, системы безопасности) помечают яркими, контрастными метками и включают их в отдельную аварийную схему.
Также полезно предусмотреть цветовое подразделение: одна палитра для силовых линий, другая для слаботочных систем. Это снижает риск путаницы, особенно при работе в условиях недостаточной освещённости.
Ошибки, которых стоит избегать
Частые просчёты на объектах — непоследовательное применение схем, использование временных маркеров как постоянных и отсутствие резервных меток. Все это приводит к путанице и удорожанию работ в будущем.
Важно проверять читаемость маркировки после окончания монтажа и при испытаниях. Метки, которые нормально читаются при монтаже, могут стать неразборчивыми после покраски, запыления или нагрева.
Опыт монтажа на реальных объектах
Практика строительных бригад показывает: когда маркировка сделана по единому правилу и документация доступна в цифровом виде, обслуживание проходит в разы быстрее. На объектах с хорошо организованной системой маркировки время простоя оборудования снижалось в среднем на 30–50 процентов.
На крупных проектах внедрение QR-меток позволило сократить время поиска нужного кабеля и обеспечить доступ к истории работ прямо на месте. Это особенно полезно при передаче объекта подрядчику или эксплуатации третьей стороной.
Пример стандартизированного подхода к маркировке
Рекомендуется разработать простую таблицу соответствий: каждая группа получает код (например, L1-OSV для линии освещения первого этажа), цветовую метку и, при необходимости, QR-код с ссылкой на схему. Код вносится в электронный журнал и печатается на бирке.
Такая схема делает обслуживание интуитивно понятным — техник видит метку, находит код в журнале и получает все данные по линии: нагрузку, тип кабеля, дату монтажа и историю ремонтов.
