Как собрать и смонтировать распределительный щит: практическое руководство, схемы и рекомендации
Распределительный щит — сердце любой электрической системы. Ошибки при его сборке сказываются на безопасности, удобстве эксплуатации и стоимости дальнейших работ. Эта статья расскажет о ключевых этапах проектирования, подборе компонентов, монтаже и тестировании, чтобы работа прошла быстро и без сюрпризов.
Планирование и подготовка схемы
Перед покупкой элементов нужно составить однолинейную схему — она показывает главные линии питания и защитные устройства. Схема помогает просчитать сечение проводов, номиналы автоматов и места установки шин, уменьшает риск переделок на месте.
При проектировании учитывают потребности всех групп потребителей: освещение, розетки, бытовые приборы, мощные нагрузки вроде водонагревателей или кондиционеров. Для каждого контура задают ожидаемый ток, коэффициент одновременности и требования по селективности защиты.
Типы схем и их назначение
Чаще применяются схемы TN-C-S и TN-S в жилых и коммерческих зданиях, реже — IT в особых условиях. Выбор схемы определяет порядок заземления, расположение PEN-провода и подключение УЗО. Неправильная схема ведет к ложным срабатываниям и сложностям при ремонте.
Однолинейная схема должна содержать обозначения автоматов, УЗО, счетчика, шин заземления и нулевой шины. Для удобства обслуживания отмечают группы потребления и их важность — где требуется резервирование, а где допустим простой перерыв.
Выбор компонентов: автоматы, УЗО, шины и кабели
Качество компонентов напрямую влияет на надежность системы. Автоматы выбирают не только по току, но и по характеристике срабатывания (B, C, D) — это важно при наличии пусковых токов у моторов и компрессоров. Неправильная характеристика приводит к ложным отключениям или к поздному срабатыванию при аварии.
УЗО подбирают по току утечки и по типу тока утечки (AC, A, F, B). Для защиты цепей с частотно-регулируемыми приводами нужны более сложные типы УЗО. Шины заземления и нулевые шины должны быть рассчитаны на максимальный протекающий ток и иметь надежные клеммы.
Рекомендации по выбору кабелей и сечений
Сечение проводов рассчитывают исходя из допустимого тока, допустимого падения напряжения и условий прокладки. Для основного питающего кабеля часто используют медь, при длинных линиях бывает смысл увеличить сечение, чтобы снизить падение напряжения. Применение алюминия требует специальных зажимов и учета коррозии.
При прокладке силовых и слаботочных проводов избегают совместной трассы для снижения помех. Необходимо предусмотреть запас по длине кабеля для удобства соединения в щите и возможных изменений схемы в будущем.

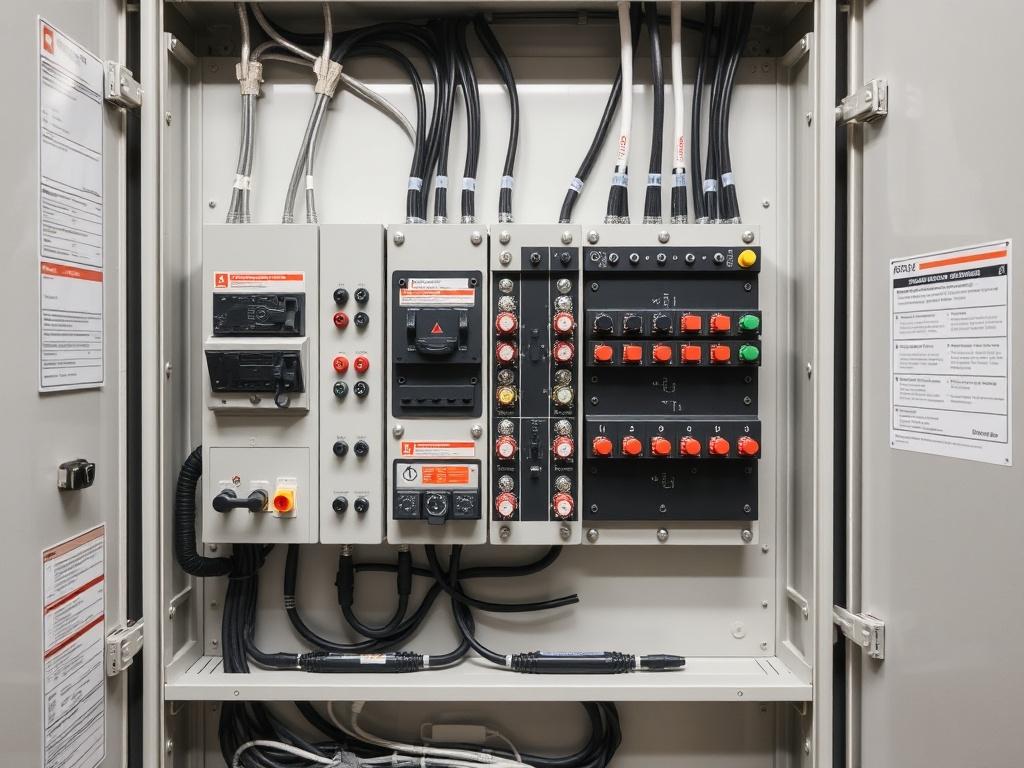

Механическая сборка щита
Сборка начинается с корпуса: проверяют геометрию, наличие креплений для DIN-рейки и уплотнений для прокладки кабелей. Корпус монтируют так, чтобы обеспечить удобный доступ для обслуживания и достаточную вентиляцию. В помещениях с повышенной влажностью выбирают щиты с защитой IP44 или выше.
Установку компонентов ведут сверху вниз: вводной аппарат, счетчик, шины, групповые автоматы. Это упрощает прокладку проводников и уменьшает путаницу. Между аппаратами оставляют свободное пространство для маркировки и возможной замены модулей.
Расположение шин и проводников
Шины питания и нулевые шины крепят так, чтобы минимизировать длину перемычек. Для удобства монтажников клеммные колодки и кабельные каналы располагают в одном плане. Фаза, ноль и земля должны быть четко разделены и промаркированы.
Используют цветовую маркировку проводников по действующим нормам — это снижает риск ошибок при эксплуатации. При большом количестве проводов применяют кабельные марки и пластиковые пломбы для фиксации и идентификации.
Электрические схемы и примеры подключения
Ниже приведён упрощённый пример однолинейной схемы для квартиры: вводной автомат — счетчик — вводной УЗО/автомат — группы освещения — группы розеток — кухня/стиральная машина. Такая структура обеспечивает разделение по функциям и удобство обслуживания.
В коммерческих проектах добавляют резервирование питания, вводы от двух линий и переключатели для аварийного питания. Для холодильного и серверного оборудования предусматривают отдельные контуры с приоритетом.
Таблица: типовые номиналы устройств
| Устройство | Типичный номинал | Примечание |
|---|---|---|
| Вводной автомат | 25-63 А | Зависит от суммарной нагрузки |
| Автоматы групп | 6-32 А | Освещение 6-16 А, розетки 16-32 А |
| УЗО | 30 мА (защита людей), 100-300 мА (пожарная) | Подключение в зависимости от цели защиты |
Подключение и проверка контактов
Все соединения должны быть затянуты с контролируемым усилием — для этого применяют динамометрические отвертки. Неплотные клеммы нагреваются и в будущем могут вызвать пожары. После затяжки следует пометить концы проводов и убедиться в отсутствии оголенных участков.
Пайка в силовых цепях нежелательна; предпочтительны винтовые или зажимные клеммы заводского исполнения. При использовании многопроволочных жил обязательны наконечники, чтобы избежать расплющивания и ослабления контакта.
Испытания и пусконаладка
Перед включением проводят визуальный осмотр, измерение сопротивления изоляции и проверку отсутствия межфазных коротких замыканий. После подачи питания проверяют срабатывание защитных устройств и соответствие напряжения на розетках проектным значениям.
Особое внимание уделяют УЗО — проверяют его срабатывание тестовым током. Записывают результаты испытаний в протокол и прикладывают копию к щиту для будущей сервисной истории.

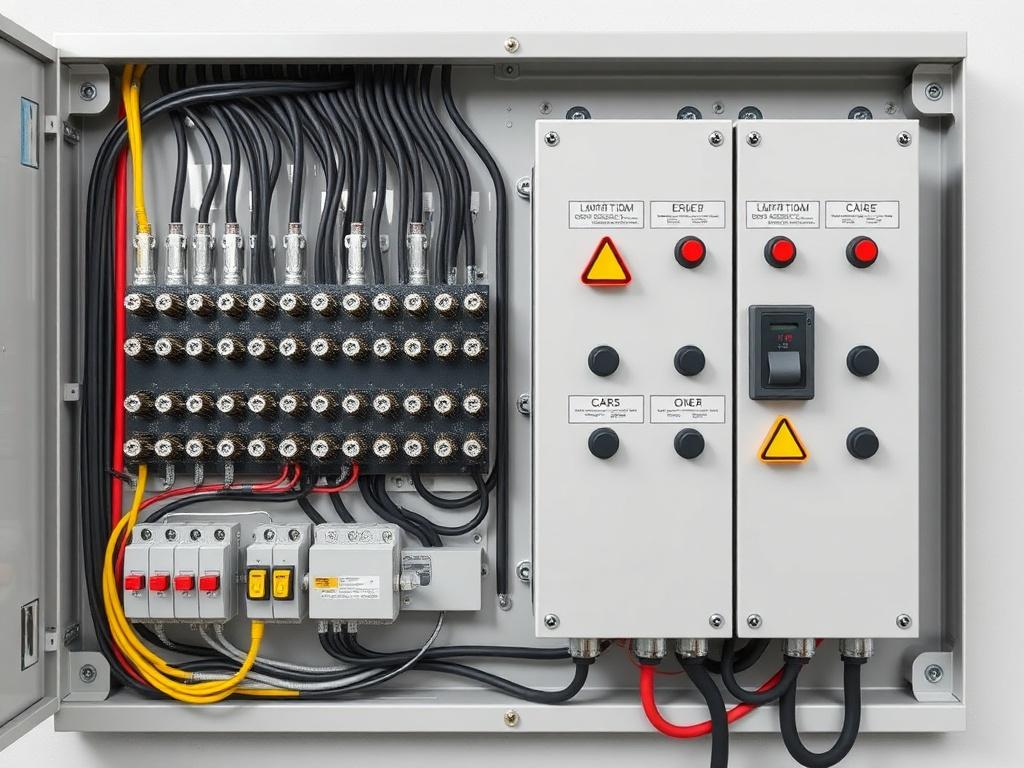

Нормативы и безопасность
Монтаж распределительных щитов должен соответствовать действующим нормативам ПУЭ и местным правилам. Соблюдение норм касается заземления, маркировки, пожарной безопасности и методов прокладки кабелей. Несоблюдение регламентов влечет штрафы и проблемы при эксплуатации.
Необходимо соблюдать технику безопасности при работе с напряжением: отключать питание, использовать испытательные приборы с изоляцией, надевать СИЗ. Запрещено проводить работы при наличии влаги или во время грозы.
Типичные ошибки и советы по их предотвращению
Частые ошибки — это неправильный подбор автомата по характеристике, недостаточное сечение проводов и слабые клеммы. Предотвратить их помогает тщательный расчет на этапе проекта и использование комплектующих известных производителей.
Еще одна распространенная проблема — отсутствие запаса места в щите для будущих расширений. Лучше предусмотреть несколько свободных модулей и шину с запасом по току. Это экономит время и деньги при модернизации.
Чек-лист перед сдачей работы
- Проверка соответствия схемы фактической разводке
- Измерение сопротивления изоляции и проверка целостности проводников
- Тестирование срабатывания УЗО и автоматов
- Маркировка всех проводов и автоматов
- Оформление протоколов испытаний
Практические наблюдения и рекомендации из практики
В опыте объектов разных типов показано, что удобство доступа к передней панели и продуманная маркировка экономят часы при ремонте. Экономия на качественных клеммах и шинах часто оборачивается затратами на повторный монтаж и простои.
При работе в многоквартирных домах выгодно заранее согласовать место установки щита и пути прокладки кабелей с управляющей компанией. Это исключает переделки и юридические сложности при приемке выполненных работ.
