Как правильно прокладывать трубы через стены и перекрытия: гильзы и компенсационные зазоры
Прокладка труб через ограждающие конструкции требует системного подхода: неправильная гильза или зазор приводит к протечкам, шуму, разрушению ограждений и потере теплоэффективности. В статье разберем назначение гильз и компенсационных зазоров, материалы и практические приемы, которые помогут избежать типичных ошибок при монтаже.
Зачем нужны гильзы и компенсационные зазоры
Гильза защищает трубу от механических повреждений при усадке и смещениях конструкции, а также выполняет функцию огне- и влагозащиты примыкания. Компенсационный зазор обеспечивает свободу линейного удлинения труб при изменении температуры, предотвращая напряжения и деформации.
Без гильзы металл контактирует с бетоном и может корродировать, а пластиковая труба при трении зачастую теряет метрическую точность посадки. Поэтому на этапе проектирования важно учесть нужный диаметр гильзы и тип уплотнения.
Материалы и типы гильз
Чаще применяют стальные, нержавеющие и ПВХ-гильзы. Сталь надежна при больших нагрузках, ПВХ удобен в монтаже и устойчив к агрессивной среде. Нержавеющие гильзы применяют в местах с повышенной влажностью.
Для скользящего монтажа используют внутренние втулки или фторопластовые вставки, которые уменьшают трение и облегчают замену трубы. При пересечении рукавов инженерных коммуникаций выбирают гильзы с тепло- и звукоизоляцией.
Ширина зазора и способы уплотнения
Размер компенсационного зазора зависит от материала трубы и длины участка. Для стальных горячеводных труб обычно закладывают 10-20 мм, для пластиковых систем 15-30 мм, но точные значения следует брать из проектной документации.
Уплотняют зазоры минеральной ватой, пожарными герметиками, эластичными манжетами или набивкой с последующей обработкой интенумесцентными составами. При требованиях к противопожарной защите выбирают сертифицированные огнеупорные решения.
Рекомендации по выбору зазора
| Материал трубы | Рекомендуемый зазор |
|---|---|
| Сталь, горячая вода | 10–20 мм |
| ПП/ПЭ (пластик) | 15–30 мм |

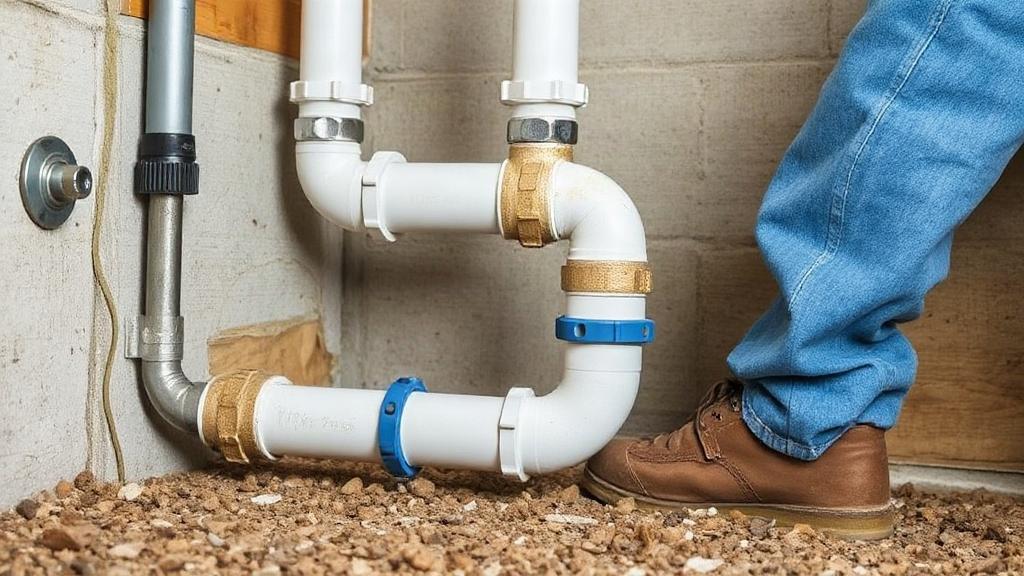

Практические советы и типичные ошибки
Нужно соблюдать осевую скважность: гильза должна выходить за плоскость стены с обеих сторон, чтобы обеспечить доступ для обслуживания и герметизации. Также важно защищать место прохода от конденсата и оставлять легкий уклон для дренажа при наружных вводах.
Частая ошибка — забивать проход монтажной пеной без учета температурных перемещений; это фиксирует трубу и приводит к трещинам. При установке систем отопления стоит привлекать специалистов, знакомых с требованиями безопасности и нормами монтажа оборудования, например при монтаже котлов отопления в частном доме можно учесть все нюансы проходов и зазоров монтаж котлов отопления в частном доме.
В проектах важно фиксировать тип гильзы и способ уплотнения в спецификации, чтобы монтаж соответствовал эксплуатационным требованиям и требованиям пожарной безопасности. Продуманная конструкция проходов экономит время и средства при эксплуатации и ремонте.
