Как правильно подключить и установить выключатель с подсветкой: пошаговое руководство для дома
Выключатели с подсветкой выглядят аккуратно и помогают найти выключатель в темноте. Но их установка требует точности, понимания схем и соблюдения правил безопасности. В этой статье подробно рассмотрены выбор устройства, подготовка, схемы подключения для разных типов приборов и практические советы по поиску и устранению неисправностей.
Что такое выключатель с подсветкой и почему стоит его выбрать
Выключатель с подсветкой содержит небольшой индикатор, который светится, когда лампа выключена или включена, в зависимости от конструкции. Это удобно в коридорах и на лестницах, когда не хочется включать свет, чтобы найти сам выключатель.
Подсветка бывает двух видов: неоновая и на светодиодах. У светодиодов выше КПД и меньший ток потребления, у неона — простая схема и устойчивость к высоким напряжениям в некоторых моделях.

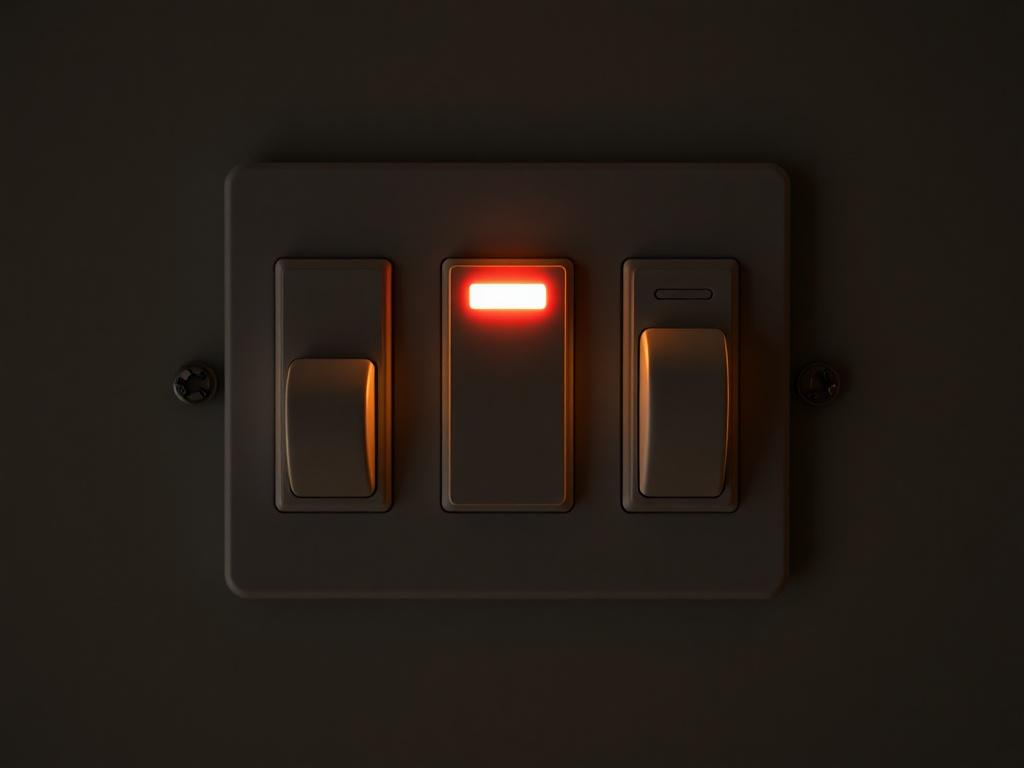

Типы выключателей с подсветкой и их отличия
Основные варианты — одноклавишные, двухклавишные и проходные (для управления с двух мест). Для каждого типа схема подключения будет немного отличаться.
Важно различать, как именно работает индикатор. В одних моделях светодиод горит при выключенном ключе, в других — при включённом. Это влияет на подключение в схеме и на поведение при использовании ламп с электронными драйверами.
Одноклавишный обычный
Наиболее распространённый вариант. Состоит из контакта фаза-нагрузка и встроенного индикатора между фазой и нейтралью или между фазой и нагрузкой, в зависимости от модели.
Часто подходит для ламп накаливания и некоторых LED-ламп. Но у ряда светодиодных ламп индикатор может вызывать слабое свечение при выключенном ключе.
Проходной выключатель
Используется для контроля одной точки освещения из двух мест. Конструкция сложнее, контактная группа содержит перемычки “перекидного” типа.
Подсветку в проходных схемах подключают аккуратно, чтобы индикатор не создавал замкнутых цепей между двумя проходными выключателями.
Инструменты и материалы: короткий список
Для установки потребуются: индикаторный выключатель, монтажная коробка подходящего размера, изолента, клеммники (WAGO или аналог), отвертки крестообразные и плоские, индикатор фазы, мультиметр и пассатижи.
Также стоит иметь перчатки, очки и защитную обувь. Все инструменты должны быть исправны, особенно индикатор фазы и мультиметр.
Правила безопасности до начала работ
Перед началом работ обязательно отключить питание на соответствующем автомате, проверить отсутствие напряжения индикатором и мультиметром. Отключение только лампы не достаточно.
Если щиток и проводка старые, рекомендовано вызвать электрика, так как скрытые дефекты проводки повышают риск. Для работ в многоквартирном доме стоит согласовать работы с управляющей компанией при необходимости.
Типовые схемы подключения
Ниже приведены упрощённые схемы для наиболее распространённых случаев. Они подходят для бытовых ситуаций и ориентированы на типовую проводку с фазой коричневого или красного цвета и нулём синего цвета.
Схема 1: Одноклавишный выключатель с подсветкой (индикатор между фазой и нулём)
Контакт выключателя прерывает фазный провод к светильнику. Индикатор подключён между фазой и нулём, то есть светится постоянно при наличии нуля в цепи. В этой схеме индикатор не влияет на работу лампы.
Последовательность подключений: фаза в коричневом проводе — на клемму L выключателя; выходная клемма — на провод к светильнику; нейтраль на светильник напрямую.
Схема 2: Индикатор между фазой и нагрузкой (экономичное решение для LED)
Индикатор подключён параллельно нагрузке, через ограничительный резистор или драйвер. Такая схема уменьшает риск слабого свечения LED ламп при выключенном положении, но требует совместимости индикатора и ламп.
Подключение: фаза в клемму L, выход на лампу из другой клеммы. Индикатор подключён между фазой и выходом, либо встроен производителем.
Пошаговая инструкция по установке
Шаг 1: Отключить автомат и убедиться в отсутствии напряжения на контактах. Это самый важный этап.
Шаг 2: Снять декоративную панель и выкрутить монтажные винты. Освободить старый выключатель и аккуратно вытащить его вместе с проводами.
Шаг 3: Пометить провода, если они не подписаны. Обычно один провод — фаза, второй — нагрузка, третий при проходной схеме — перемычки. Если цвета не стандартные, измеритель фазы поможет.
Шаг 4: Подключить провода к новому выключателю согласно схеме производителя. Фазный провод на клемму L, выход на лампу на клемму 1 (или обозначенную). Если индикатор требует нейтраль, подключить её на соответствующую клемму.
Шаг 5: Закрепить выключатель в монтажной коробке, вернуть рамку и декоративную панель. Включить автомат и проверить работу: индикатор и сама лампа.
Небольшая таблица соответствия проводов
| Цвет провода | Назначение |
|---|---|
| Коричневый / красный | Фаза (L) |
| Синий | Ноль (N) |
| Жёлто-зелёный | Заземление (PE) |
Частые ошибки и как их избежать
Ошибка 1: Подключение индикатора без нейтрали там, где это предусмотрено. Это приводит к некорректной работе и мерцанию ламп. Всегда сверяйтесь с документацией производителя.
Ошибка 2: Использование скруток вместо клеммников. Клеммники обеспечивают надёжный контакт и безопаснее для скрытой электропроводки.
Ошибка 3: Игнорирование проверок после установки. После монтажа нужно проверить фоновые токи, корректность работы проходных схем и отсутствие нагрева корпуса.
Тестирование и поиск неисправностей
Если индикатор не светится, сначала проверить подачу фазы и нуля мультиметром. Иногда проблема в несовместимости индикатора с типом лампы, особенно с энергосберегающими или smart-лампами.
При мерцании лампы при выключенном положении: возможен утечный ток через индикатор или чрезмерно большая ёмкость в цепи. Решение — установка параллельного резистора или замена на другой тип индикатора.
Когда лучше вызвать профессионала
Если монтаж подразумевает переборку щитка, замену автомата или добавление RCD/УЗО, лучше доверить работу сертифицированному электрику. Те же советы касаются старых проводок с обнажённой изоляцией и нестандартными цветами жил.
При необходимости организации проходных схем на лестницах или ремонте в многоквартирном доме, профессиональный монтаж исключит риск короткого замыкания и неправильно собранных цепей.
Практические советы и рекомендации
Совет 1: Покупайте выключатели известных брендов. Они обычно снабжены понятной маркировкой клемм и инструкцией по подключению.
Совет 2: Для светодиодных ламп ищите выключатели с интегрированной схемой, совместимой с нагрузкой. Это уменьшит вероятность дребезга и слабого свечения.
Совет 3: Используйте клеммники WAGO для безопасного и быстрого соединения многожильных проводов. Они удобнее и надёжнее скруток и изоленты.
Совместимость с современными системами «умный дом»
Многие механические выключатели с подсветкой можно заменить на модули для системы «умный дом». При этом важно учитывать потребление индикатора и особенности интерфейса реле или диммера.
При интеграции с беспроводными контроллерами нужно проверять, как индикатор будет вести себя при низком энергопотреблении в спящем режиме. Иногда требуется установка дополнительного шунта.
Короткий чек-лист перед монтажом
- Отключить питание в щитке и проверить отсутствие напряжения.
- Подготовить инструменты и маркировать провода.
- Убедиться в совместимости подсветки с типом ламп.
- Использовать клеммники и надежно закреплять контакты.
- Проверить работу после включения и устранить мерцание или нагрев.
