Как правильно монтировать контроллер умного дома: от планирования до пуска
Установка контроллера или шлюза (Hub/Gateway) — это не просто подключение коробки к сети. Это инженерная задача с архитектурой электропитания, связью, безопасностью и удобством обслуживания. В этой статье разобраны практические шаги и важные нюансы, которые помогут выполнить монтаж качественно и предсказуемо, без лишних переделок.
Почему выбор контроллера и его место установки имеют значение
Контроллер объединяет датчики, исполнительные устройства и облачные сервисы. От его расположения зависят радиус действия беспроводных протоколов, стабильность сетевого соединения и удобство обслуживания.
Неверно выбранное место приводит к проблемам с приёмом Zigbee и Z-Wave, к падению скорости Wi‑Fi и к усложнению прокладки кабелей. Правильный выбор снижает риски перебоев и делает систему удобной для расширения.
Планирование и подготовка пространства для монтажа
Перед началом работ составляется схема расположения оборудования и маршрут кабелей. Нужно учесть расстояния до распределительного щита, серверной или специального шкафа, а также доступ к интернет-маршрутизатору.
Определяются точки питания и способы их защиты. Если контроллер размещается вне щита, следует предусмотреть корпус с замком и вентиляцией для отвода тепла.
Выбор места: критерии и практика
Оптимально располагать контроллер вблизи сетевого коммутатора или маршрутизатора, на уровне, удобном для подключения и обслуживания. Следует избегать металлических шкафов без антенных выводов и мест с сильными источниками помех, например рядом с электрощитами с частотными преобразователями.
В реальных проектах часто выбирают отдельную нишу в распределительном щите или настенный шкаф на высоте 1,2–1,6 метра. Это облегчает доступ и позволяет прокладывать кабели аккуратно.
Электропитание и защита
Контроллеры требуют стабильного питания и предохранения от перенапряжений. Решение зависит от модели: 12 В DC, 24 В, PoE или 230 В AC. При питании от сети 230 В обязательно ставятся автомат и УЗО по проекту электрики.
Рекомендуется установка сетевого фильтра, устройства защитного отключения и газоразрядных ограничителей импульсных перенапряжений на входе питающей линии. Для критичных систем имеет смысл предусмотреть ИБП.
Подключение сетей и поддерживаемые протоколы
Контроллер должен иметь надёжное подключение к интернету и локальной сети. Для большинства инсталляций рекомендуется фиксировать кабельный Ethernet, а беспроводные каналы использовать как резерв или для периферии.
Понимание поддерживаемых протоколов помогает выбрать дополнительные модули: Zigbee, Z-Wave, Thread, Bluetooth LE, Wi‑Fi. Иногда нужно добавить отдельную антенную панель или ретранслятор.
Ethernet, Wi‑Fi и PoE
Ethernet обеспечивает наилучшую стабильность: низкая задержка и отсутствие помех. Если контроллер поддерживает PoE, это упрощает монтаж: один кабель обеспечивает питание и сеть.
При использовании Wi‑Fi стоит проверить уровень сигнала в месте установки и предусмотреть резервный канал по кабелю. Часто комбинируется проводное подключение с беспроводным резервированием.
Радиопротоколы: нюансы установки антенн
Для Zigbee и Z‑Wave важна видимость «чистой» зоны вокруг антенны. Металлические преграды и большие кабельные пучки снижают дальность. Желательно выводить внешнюю антенну наружу корпуса или использовать удлинители антенных разъемов.
Thread и Bluetooth чувствительны к потоку людей и мебели, поэтому тесты покрытия выполняются в условиях реального размещения датчиков и исполнительных устройств.

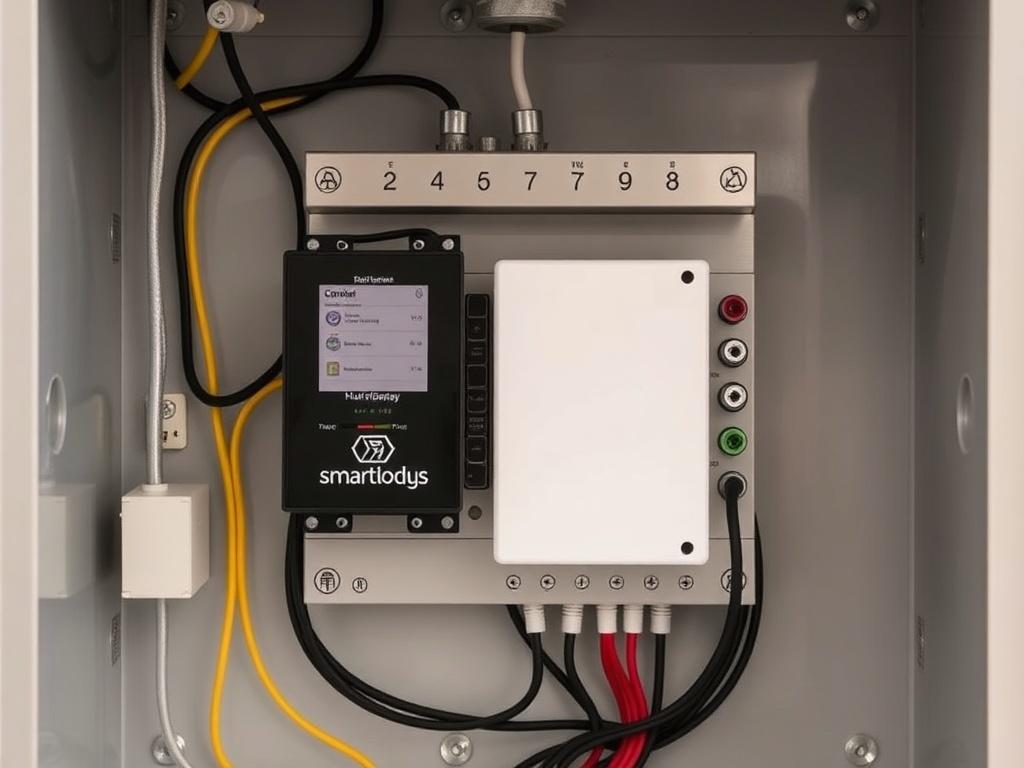

Монтаж в щите и корпусе: крепление и кабель-менеджмент
Контроллеры часто монтируются на DIN-рейку или в настенные шкафы. Главное — обеспечить фиксацию, вентиляцию и свободный доступ к разъёмам. Кабельные вводы оформляются гермовводами и гофротрубами.
Маркировка кабелей и аккуратное размещение на клеммниках экономят время при расширении системы. Стоит закладывать запас по длине кабелей, чтобы при переносе или ремонте не возникали проблемы.
Рекомендуемые материалы и элементы
| Элемент | Преимущества | Рекомендации |
|---|---|---|
| DIN-корпус | Удобство крепления, стандартизованные места | Выбирать корпус с вентиляцией и местом для ИБП |
| Гофротрубы и кабельные каналы | Защита и аккуратность прокладки | Использовать отдельные каналы питания и слаботочки |
| ИБП | Резерв питания и мягкое завершение работы | Подбирать с учётом максимальной нагрузки |
Безопасность, резервирование и современные требования
Защита данных и физическая безопасность одинаково важны. Контроллер должен быть защищён паролями, двухфакторной аутентификацией и работать через VPN при удалённом доступе. Локальные настройки и бэкапы обязаны храниться отдельно.
Резервирование включает питание, канал связи и, при необходимости, резервные контроллеры или облачные связки. Это критично для систем безопасности и управления инженерией дома.
Пуско-наладка: проверка и отладка работы
Пусконаладочные работы начинаются с проверки питания, заземления и целостности сетей. Затем настраиваются протоколы, добавляются устройства и проводится тест покрытия радиосигналов.
Нужно прогнать сценарии: отключение питания, потеря интернет-соединения, отказ одного из шлюзов. На их основе корректируются тайминги, автоматизация и уведомления
Чек-лист при пуске
- Проверка напряжения и качества заземления
- Тест сети Ethernet и/или Wi‑Fi
- Прошивка устройства и проверка доступа
- Добавление и тестирование каждого датчика и исполнительного устройства
- Создание резервной копии конфигурации
Документация и сдача работы заказчику
После монтажа обязателен пакет документации: схема расположения, маркировка кабелей, перечень устройств с заводскими номерами и инструкция по эксплуатации. Это облегчает техобслуживание и дальнейшее продвижение проекта.
Рекомендуется передавать файл с конфигурацией контроллера и резервной копией, а также расписать регламент обновлений и план обслуживания.

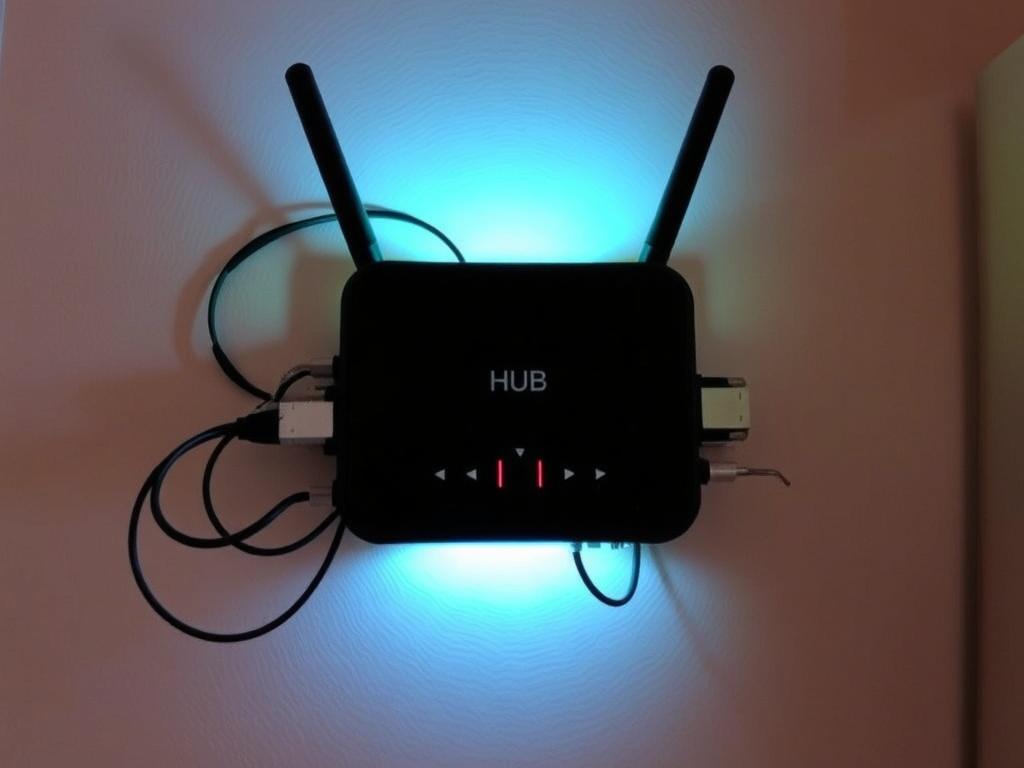

Частые ошибки и как их избежать
Основные ошибки — выбор места по принципу «удобно положить», отсутствие резервного питания и отсутствие тестов покрытия. Все это приводит к постоянным обращениям после сдачи проекта.
Избежать проблем помогает проектирование на этапе подготовки, использование качественных кабелей и устройств, а также тестирование в условиях реальной эксплуатации.

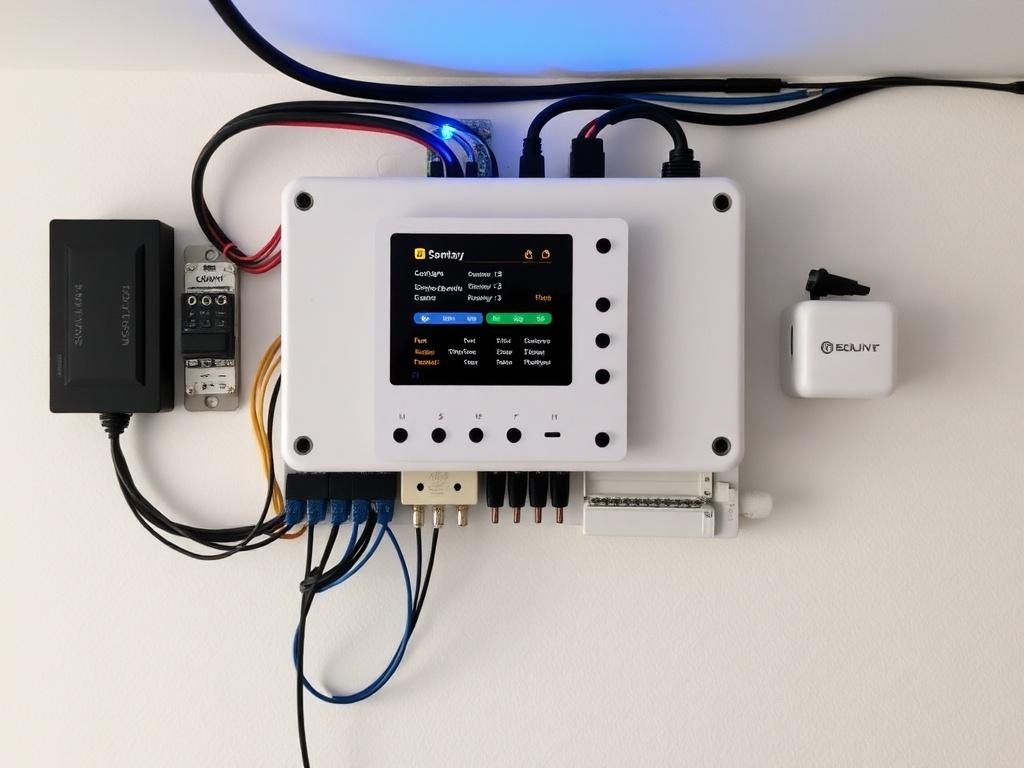

Практический пример
В одном из жилых проектов контроллер сначала разместили в металлическом шкафу на крыше щита. После установки выяснилось, что радиус Zigbee сокращается вдвое. Решением стало перенос антенного разъёма в наружную часть шкафа и добавление ретранслятора в гостиной. Система стала работать стабильно, а время на исправления укладывалось в день работ.
Этот случай подчёркивает необходимость проверки покрытия до окончательной отделки помещения и наличия запасных опций при проектировании.
