Группа безопасности котла: зачем нужна, из чего состоит и как правильно подключить
Группа безопасности — незаметный, но жизненно важный узел любой отопительной установки. От ее правильного выбора, грамотной установки и настройки зависит надежность котла, безопасность дома и срок службы системы. В этой статье последовательно разобраны назначение, конструкция и типовая схема подключения группы безопасности, а также даны практические рекомендации, которые помогут избежать типичных ошибок при монтаже.
Назначение группы безопасности котла
Главная задача группы безопасности — защитить систему отопления от опасного превышения давления. Когда давление в контуре поднимается выше допустимого, предохранительный клапан автоматически сбрасывает часть теплоносителя, предотвращая повреждение труб, радиаторов и самого котла.
Кроме этого группа выполняет функции контроля и обслуживания: показывает текущее давление манометр, удаляет скопившийся воздух автоматический воздухоотводчик и позволяет подпитать систему через кран подпитки с обратным клапаном. В совокупности эти элементы делают эксплуатацию безопасной и удобной.
Из чего состоит группа безопасности
Конструкция типовой группы безопасности проста, но каждая деталь играет ключевую роль. Основные компоненты встречаются на большинстве готовых модулей и могут устанавливаться как в заводском исполнении, так и в виде отдельных элементов.
Ниже перечислены стандартные элементы и их назначение.
Предохранительный (сбросной) клапан
Это основной защитный элемент. Клапан срабатывает при достижении установленного давления и сбрасывает избыточный объем теплоносителя. Для бытовых систем типичное значение открытия — порядка 3 бар, но для конкретного котла рекомендуется ориентироваться на паспортные данные производителя.
Клапан должен иметь выводную трубу, выводящую воду в безопасное место. Запрещено оставлять выпуск без отвода — это опасно и нарушает правила эксплуатации.
Манометр
Манометр отображает давление в системе и необходим для первичной диагностики. При нормальной работе значение обычно находится в диапазоне 1–1,5 бар для закрытых систем с мембранным расширительным баком.
При повышенном давлении манометр помогает быстро выявить проблему и принять меры до срабатывания предохранительного клапана.
Автоматический воздухоотводчик
Воздух в системе снижает эффективность циркуляции, вызывает шум и коррозию. Автоматический воздухоотводчик сбрасывает воздух без необходимости ручного вмешательства, поддерживая стабильную работу системы.
Он устанавливается в верхней части группы, где скапливается газовая смесь, и требует минимального обслуживания — периодической проверки состояния и чистоты.
Сетчатый фильтр и кран подпитки
Наличие сетчатого фильтра защищает клапаны и воздухоотводчики от механических загрязнений. Кран подпитки с обратным клапаном позволяет при необходимости увеличить давление в системе, не допуская обратного тока в магистраль водоснабжения.
Наличие обратного клапана — обязательное требование: без него возможно попадание воды из отопления в городскую сеть при аварийных ситуациях.

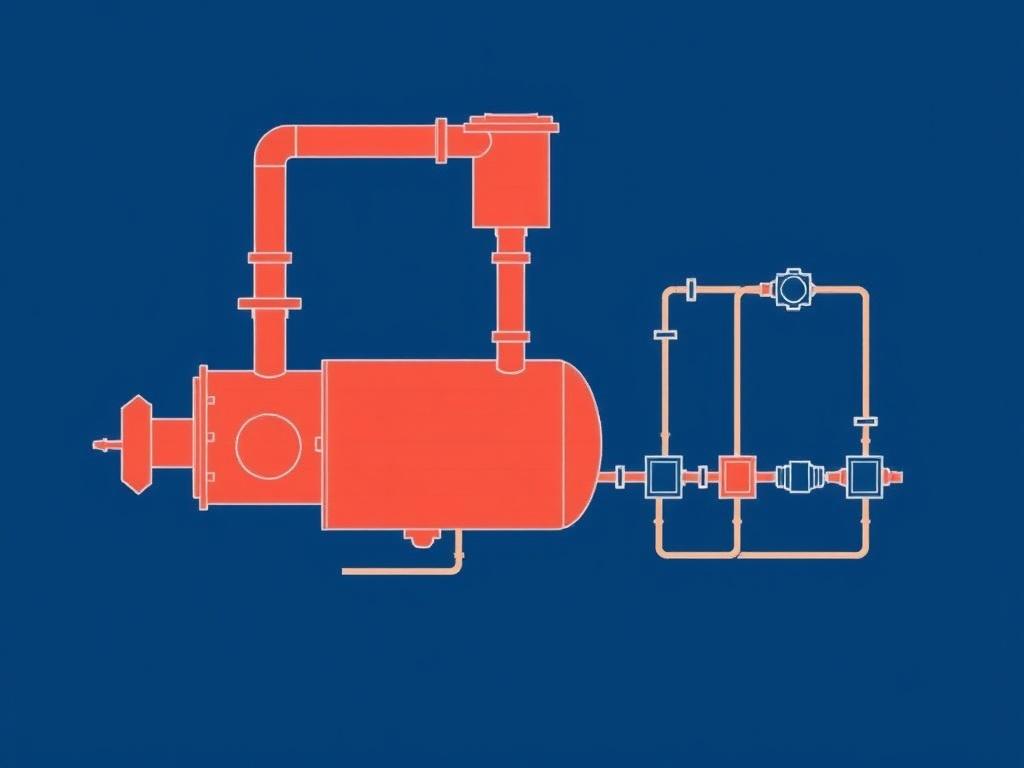

Типы и габариты соединений
Готовые группы безопасности чаще всего поставляются с резьбовыми соединениями G1/2 или G3/4; выбор зависит от диаметра внутренних магистралей и модели котла. Для бытовых котлов чаще используется G1/2, для систем с повышенной производительностью — G3/4.
Материал корпуса обычно латунь или нержавеющая сталь. Латунь обеспечивает коррозионную стойкость и простоту обработки, нержавеющая сталь применяется в более агрессивных средах.
Схема подключения группы безопасности котла
Типовая схема подключения предполагает размещение группы на подающем или обратном патрубке котла, в зависимости от конструкции котла и рекомендаций производителя. Важно соблюдать направление потока, указанное стрелкой на корпусе компонента.
Ниже приведен упрощенный порядок подключения, который применим в большинстве частных систем отопления.
Пошаговая схема подключения
1. Остановить котёл и слить систему до безопасного уровня. Работа с давлением и горячей водой требует осторожности.
2. Установить группу безопасности на подготовленную резьбовую трубную муфту, используя уплотнитель (ленту ФУМ или герметик для резьбовых соединений). Следить за плотностью, но не допускать перетяжки.
3. Присоединить выпускную трубу от предохранительного клапана и направить её в канализацию или накопитель. Труба должна иметь уклон и быть выполнена из морозостойкого материала — это обязательная мера против замерзания стоков.
4. Подключить кран подпитки, обеспечив наличие обратного клапана. При подпитке контролировать манометр и не превышать допустимое давление системы.
5. Обеспечить доступ к воздухоотводчику и манометру для обслуживания и визуального контроля.
Таблица: компоненты и их функции
| Компонент | Функция |
|---|---|
| Предохранительный клапан | Сброс избыточного давления |
| Манометр | Контроль давления в системе |
| Автоматический воздухоотводчик | Удаление скопившегося воздуха |
| Кран подпитки с обратным клапаном | Пополнение системы без риска обратного тока |
| Сетчатый фильтр | Защита механических узлов от загрязнений |
Практические советы по монтажу и эксплуатации
Место установки имеет значение. Группа безопасности должна быть доступна для визуального контроля и обслуживания, но при этом защищена от замерзания. Чаще всего её размещают в отсеках котлового агрегата или в защищённых технических коробах.
При монтаже важно обеспечить жёсткое крепление, чтобы вибрации от насоса не привели к ослаблению резьбовых соединений. Также рекомендуется ставить шаровые краны до и после узла для возможности демонтажа без слива всей системы.
Типичные ошибки при установке
- Отвод предохранительного клапана не организован или направлен в непригодное место — вода может попасть в коридор или повредить отделку.
- Отсутствие обратного клапана на подпитке — риск загрязнения городской сети и обратного гидравлического удара.
- Установка на труднодоступном месте — усложняет обслуживание и может привести к позднему обнаружению утечек.
Проверка работы и техническое обслуживание
После установки систему заполняют и медленно нагревают до рабочей температуры, внимательно наблюдая за манометром и состоянием всех соединений. При первых признаках утечки или необычных шумов работу останавливают и проводят диагностику.
Профилактическая проверка включает очистку сетчатого фильтра, проверку манометра и пробный сброс предохранительного клапана (выполнимый только в соответствии с инструкцией и при соблюдении техники безопасности). Также важно раз в сезон контролировать давление в расширительном баке и при необходимости подкачивать мембрану.

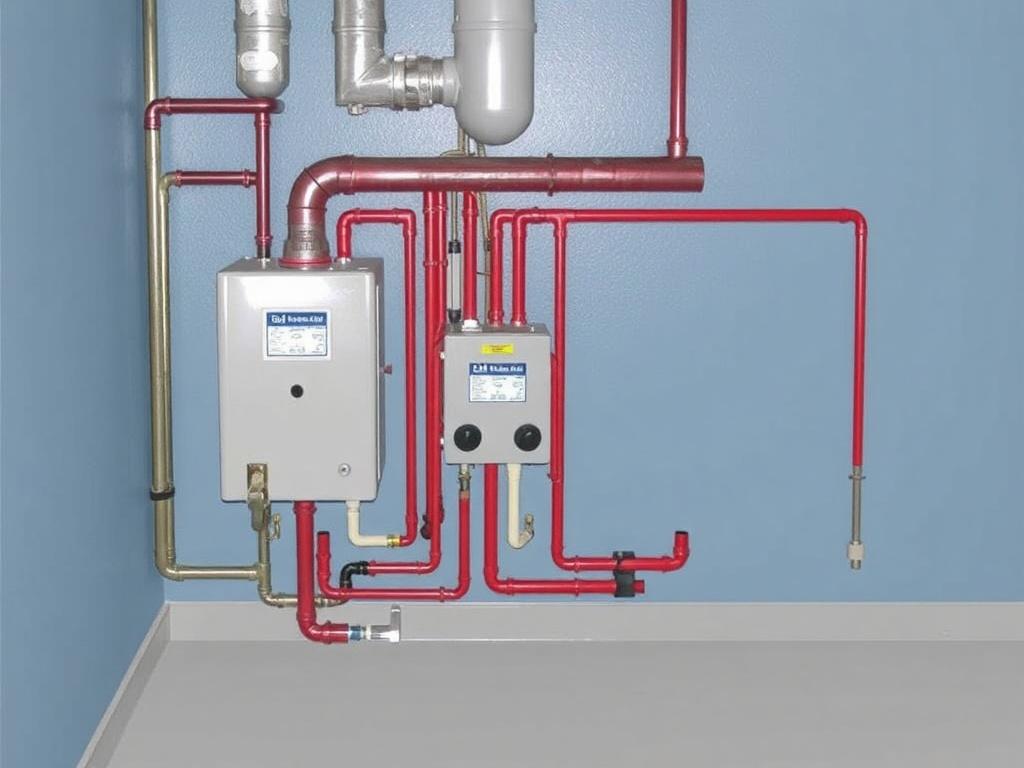

Частые вопросы
Можно ли установить группу безопасности самостоятельно? При базовых навыках сантехнических работ и соблюдении инструкций — да. Однако при сомнениях лучше доверить монтаж квалифицированному специалисту, особенно если речь о сложных системах или котлах под давлением.
Как часто проверять группу безопасности? Визуальный осмотр стоит проводить не реже одного раза в сезон. Полная диагностика и очистка фильтра — минимум раз в год вместе с обслуживанием котла.
Практический пример из практики монтажников
В частном доме типичной ошибкой было направлять выпуск предохранительного клапана прямо в подпол без утепления — при первых заморозках вода застывала и деформировала сам клапан. Исправление состояло в прокладке утеплённого и наклонного отведения, что полностью сняло проблему.
В другом случае загрязнение фильтра приводило к частому срабатыванию воздухоотводчика и падению давления. Регулярная чистка решила проблему и увеличила срок службы узлов.
