Электромонтаж в коттедже: трехфазный ввод, автономный генератор и умный щит — как сделать надежно и удобно
Переезд в загородный дом часто превращает повседневную привычку включать свет в инженерную задачу. Подключение трехфазного ввода, интеграция автономного генератора и организация «умного» щита требуют баланса между безопасностью, удобством и готовностью к пиковым нагрузкам. В этой статье развернуто рассматриваются ключевые этапы электромонтажных работ в коттедже: от выбора ввода до схемы автоматического переключения и защиты.
Планирование электроснабжения — основа без сюрпризов
Перед любой проводкой важно понять реальную нагрузку дома. Нужно посчитать суммарную мощность бытовой техники, систем отопления, вентиляции и зарядки электромобиля при наличии. От этого зависят сечение вводного кабеля, автоматический ввод и параметры щита.
Реальная задача не в том, чтобы «перебдеть», а в том, чтобы предусмотреть запас на несколько лет. В проекте закладывают резерв 15–30 % на будущее расширение — установка теплого пола, мощного инвертора или дополнительного теплогенератора.
Трехфазный ввод: преимущества и нюансы
Трехфазный ввод в коттедж дает более равномерное распределение нагрузки и позволяет подключать мощные потребители без перегрузки одной фазы. Особенно актуально при наличии электроотопления, котла большой мощности или мастерской с инструментом.
При проектировании вводов учитывают расстояние до распределительного щита, тип сети поставщика, режим заземления и требования по защитным устройствам. В большинстве частных подключений практикуется схема TN-C-S от линии поставщика с отдельным контуром заземления у дома.
Выбор сечения кабеля и автоматов
Сечение кабеля рассчитывается исходя из допустимой токовой нагрузки и длины трассы. Неправильный выбор приведет к перегреву и падению напряжения. Для вводного кабеля 3х+N часто используются сечения от 10 мм2 до 35 мм2 в зависимости от мощности.
Автоматический выключатель на вводе защищает от перегрузок и короткого замыкания. Его номинал должен соответствовать расчетному току ввода и иметь характеристики селективности относительно внутренней защиты щита. Рекомендуется предусмотреть основной рубильник для полной обесточки при обслуживании.

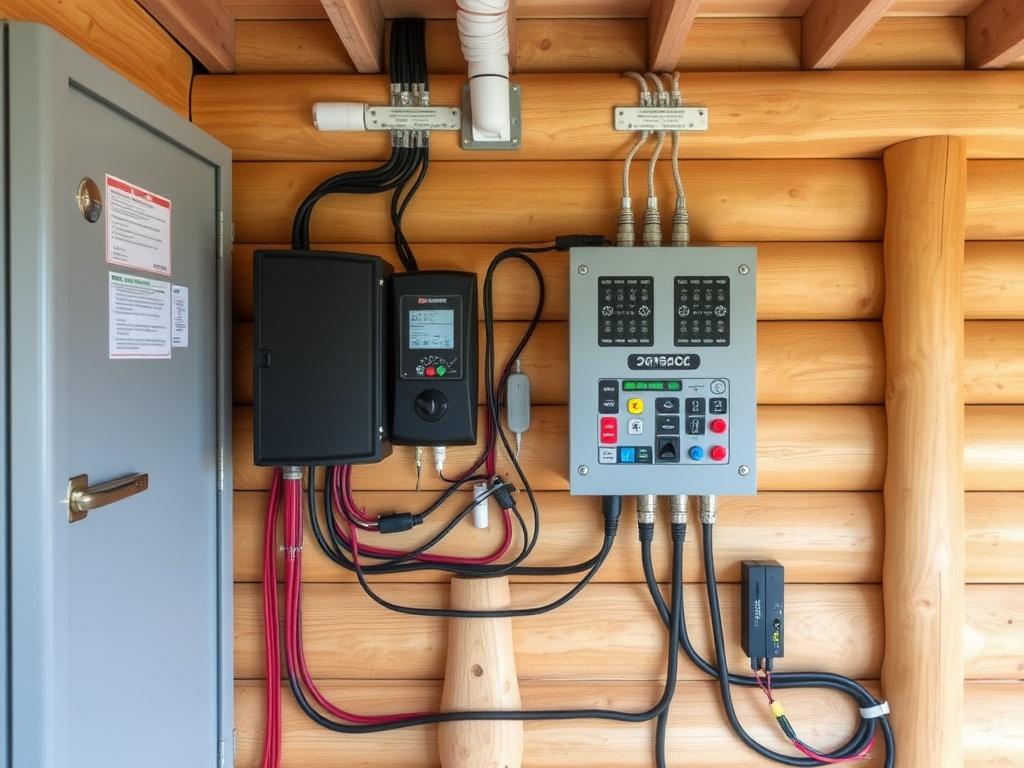

Автономный генератор: как интегрировать без риска
Автономный генератор — это не просто запасной источник энергии, это элемент, который должен корректно работать в связке с основной сетью и электрощитом. Существует два основных подхода: резервирование через автоматический ввод резерва (АВР) и параллельная работа с сетью через синхронизатор.
Для частного дома чаще выбирают независимый режим с АВР. Генератор запускается при пропадании внешней сети, нагрузка переключается на него, и после восстановления сети автоматический переключатель возвращает питание обратно.
Типы переключения и требования
Существуют следующие типы переключателей: переключение с разрывом, безразрывное (синхронизация) и гибридные решения. Для простых резервных схем достаточно быстрого механического АВР. Для критичных нагрузок, где недопустимы провалы напряжения, применяются синхронизаторы и блоки с плавным вводом резерва.
Важно: нельзя напрямую соединять генератор с внешней сетью без автоматики, которая исключит обратную подачу. Это опасно для персонала и сетевого оборудования поставщика и может привести к штрафам.
Умный щит: управление, мониторинг и экономия
Умный щит — это не только набор «умных» модулей, но и логика управления нагрузками: при включении генератора часть неприоритетных потребителей автоматически отключается, а критичные остаются. Это позволяет экономно использовать мощность генератора и избегать его перегрузки.
Современные системы включают реле управления, модули учета, GSM/IoT-модули для удаленного мониторинга и интеграцию с домашней автоматикой. Данные о потреблении и состоянии генератора сохраняются и помогают в диагностике неисправностей.
Компоненты умного щита
- модуль управления приоритетами нагрузок;
- счетчик электроэнергии с интерфейсом для удаленного чтения;
- защитные устройства: УЗО, дифавтоматы, автоматические выключатели с функцией селективности;
- SPD — ограничители импульсных перенапряжений, как минимум класс II у ввода;
- модуль телеметрии (Ethernet/GSM).
Правильная компоновка модулей в щите обеспечивает удобное обслуживание и быстрый доступ к элементам при необходимости.

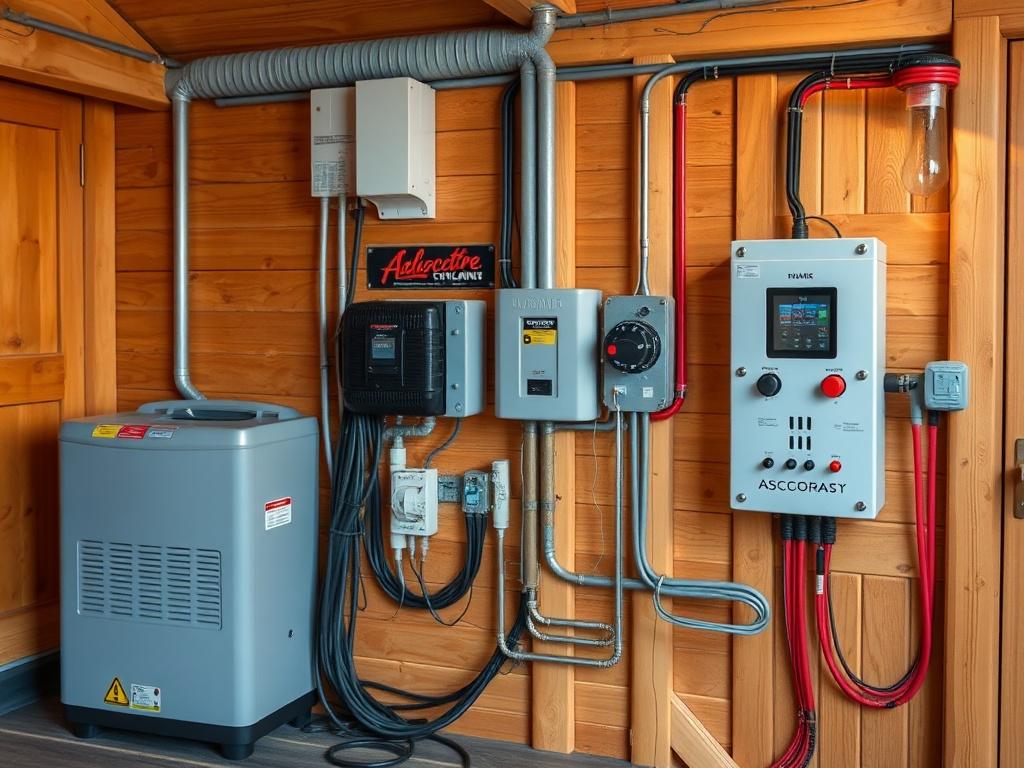

Заземление, молниезащита и безопасность
Контур заземления должен быть выполнен с учетом почвенных условий и регламента. Для генератора предлагается отдельный контур, если он гальванически изолирован от сети. При параллельной работе заземление синхронизируется с системой дома.
Молниезащита и SPD обеспечивают защиту от ударов и перенапряжений. На вводе монтируют SPD класса I/II, внутри распределительной панели — SPD класса II/III на критичных линиях, например, на линии котла и сервера умного дома.
Пример типовой схемы и таблица по кабелям
Ниже приведена упрощенная таблица типичных соответствий мощности и сечения вводного кабеля. Это ориентировочные данные; точный расчет выполняется инженером с учетом длины и условий прокладки.
| Суммарная мощность, кВт | Расчетный ток, А | Рекомендуемое сечение кабеля, Cu, мм2 |
|---|---|---|
| до 7 | до 32 | 4–6 |
| 7–15 | 32–70 | 6–16 |
| 15–30 | 70–130 | 16–35 |
| 30–50 | 130–220 | 35–70 |
Эти данные показывают общий порядок, но на итоговый выбор влияет ток запуска двигателей, допустимый прогрев кабеля и температурный режим. В проектах рекомендуется предусматривать запас по сечению для снижения падения напряжения.
Порядок работ при установке системы
Работы выполняются поэтапно, с документированием всех решений. Последовательность типична: проект — согласование — подготовка трасс — установка оборудования — монтаж щита — наладка и испытания.
Ключевые шаги включают в себя проверку схемы заземления, испытания изоляции кабелей, проверку работы АВР и тестовые пуски генератора под разной нагрузкой. После монтажа выдаются протоколы измерений и инструкция по эксплуатации.
Список проверок перед вводом в эксплуатацию
- комплексная проверка целостности и маркировки проводки;
- измерение сопротивления изоляции;
- проверка работы УЗО и дифавтоматов;
- тесты автоматического ввода резерва и ручного перевода;
- функциональные испытания системы мониторинга и оповещений.
Ошибки, которых стоит избегать
Частые промахи при монтаже — недостаточный запас по мощности генератора, отсутствие селективности защиты между вводом и внутренними линиями, пренебрежение заземлением и неправильная организация автоматического переключения.
Еще одна распространенная ошибка — плохая маркировка проводов в щите. Это усложняет обслуживание и увеличивает риски при ремонте. Маркировка и аккуратная проводка экономят время и деньги в долгой перспективе.

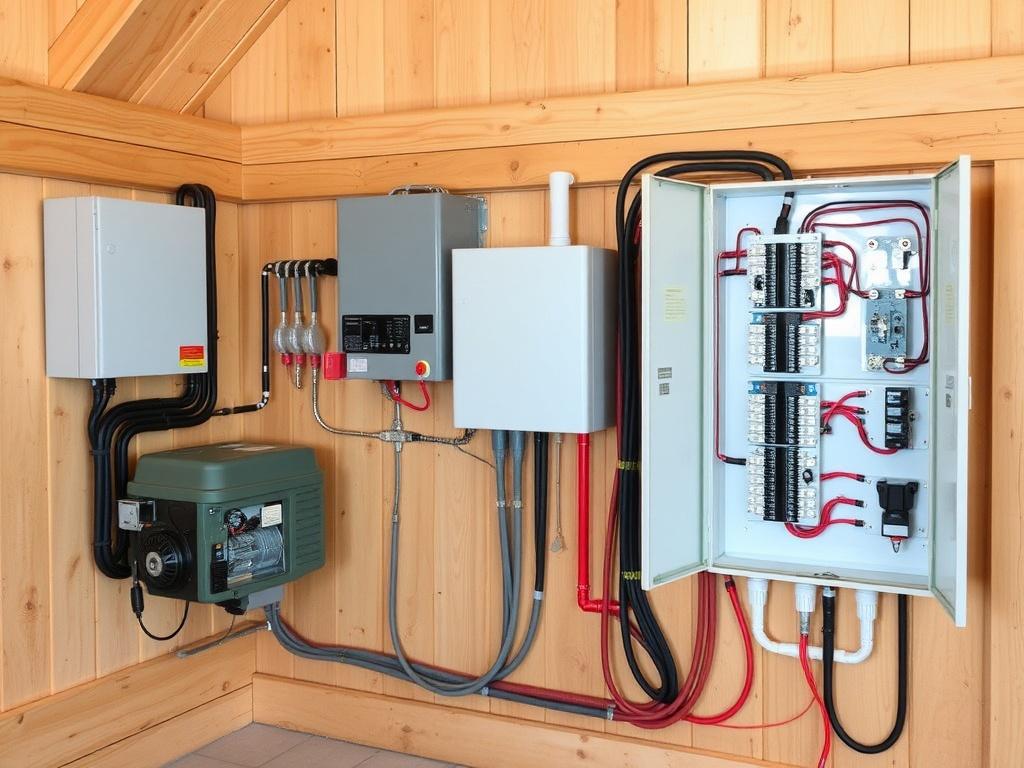

Практические советы и опыт эксплуатации
Опыт показывает, что разумный резерв мощности генератора и продуманная логика приоритизации нагрузок дают наибольшую отдачу. В реальных проектах генератор мощностью на 20–30 % выше расчетной мощности дома позволяет комфортно перенести длительные отключения сети.
Важно также предусмотреть удобный доступ к топливному баку, регулярное техническое обслуживание генератора и плановые тестовые запуски под нагрузкой. Эти простые привычки продлевают срок службы оборудования и повышают надежность системы.
Выбор подрядчика и нормативная база
Работы по вводу и организации автономного питания требуют квалификации и соблюдения нормативов. Проект и монтаж должны выполняться с учетом ПУЭ и местных правил сетевого взаимодействия. Контракт с подрядчиком должен предусматривать гарантию на монтаж и пусконаладку.
При выборе исполнителя обращают внимание на наличие лицензий, выполненных проектов и отзывов. Важно, чтобы подрядчик предоставил пакет документов после сдачи — схемы, протоколы измерений и рекомендации по эксплуатации.
Для детальной консультации и профессионального выполнения электромонтажных работ, включая трехфазный ввод, установку автономного генератора и настройку «умного» щита, узнайте больше по ссылке: монтаж электрики в доме и квартире. Особое внимание уделяется безопасности и соответствию нормативам, а также удобству эксплуатации. Студия Сити Арт Групп выполняет такие проекты под ключ с документированием и гарантийным обслуживанием.
